Revit 屋頂範例檔案

該檔案包含以下項目的範例，以及使用屋頂類型的組合構成的建築：

下載範例檔案

按一下檔名：roof_sample_file.rvt
在 Revit 中開啟檔案。
若要與範例專案中的屋頂互動，請在繪圖區域中選取該屋頂，然後按一下「編輯邊界」以查看屋頂的草圖。
註: 對於屋頂造型已進行編輯的範例，造型編輯工具會顯示在功能區的關聯式頁籤中。

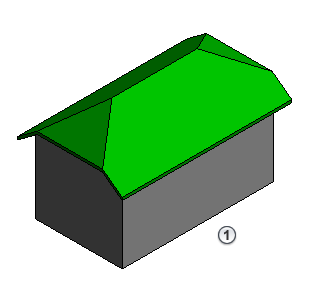

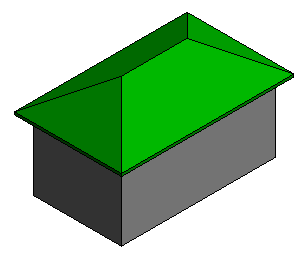

四坡屋頂

草圖的所有邊都設為斜度定義。

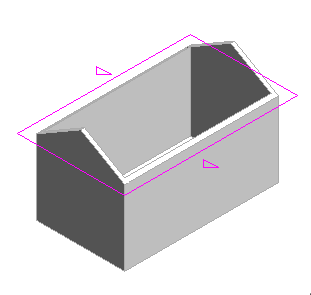

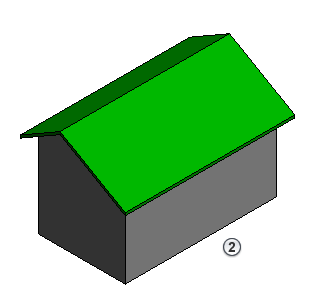

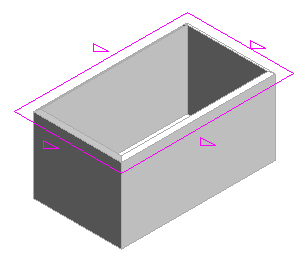

草圖的兩條邊設為斜度定義。牆已貼附至屋頂，以便填滿屋頂的山形牆端。

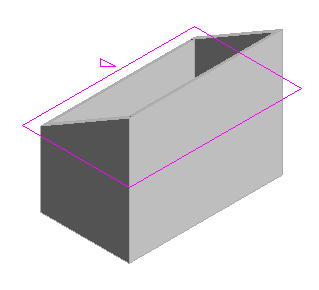

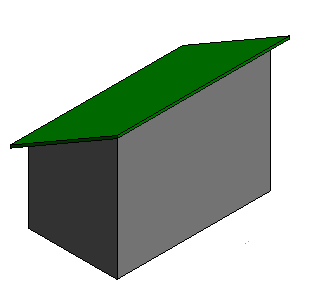

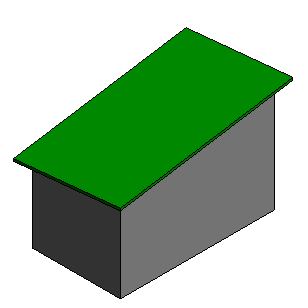

草圖的一條邊設為斜度定義。所有牆都貼附至屋頂。

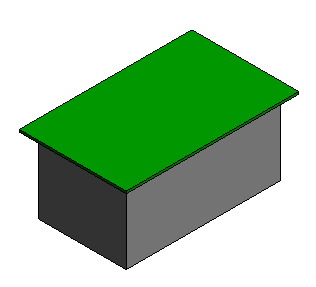

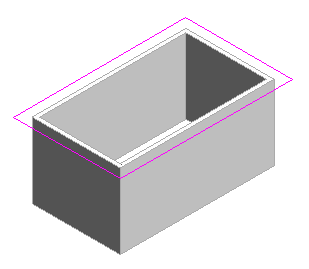

未將任何邊設為斜度定義。可使用造型編輯工具修改無任何斜度定義邊的屋頂。在繪圖區域中選取屋頂元素時，可以使用造型編輯工具。

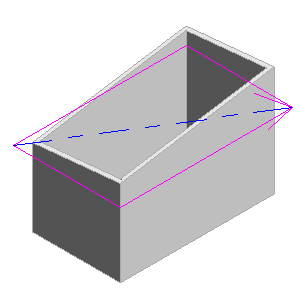

使用斜度箭頭可在屋頂上建立斜度。斜度箭頭無需沿邊，可用於邊的一部分。在此範例中，斜度箭頭定義從一角至另一角的屋頂斜度。

藉由造型編輯，可以獨立放置點和邊。在此範例中，先在屋頂的中心加入一點，然後把點定位在下方以建立一個凹陷的屋頂。

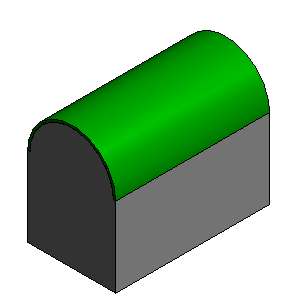

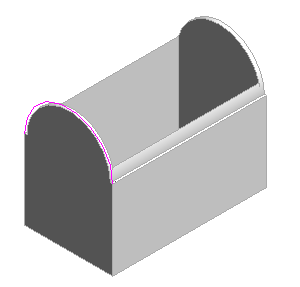

依擠出建立屋頂會根據繪製邊的造型產生擠出部分。在此範例中，將弧用作繪製的邊以建立拱形屋頂。牆已貼附到屋頂元素。選取屋頂，然後使用關聯式頁籤上的「編輯輪廓」工具來編輯擠出屋頂的草圖。

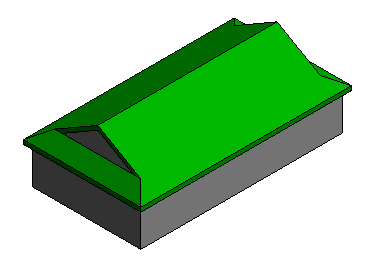

變更用於屋頂元素中的草圖線性質以影響幾何圖形。每個屋頂邊緣的坡度可以單獨設定。使用「距屋頂基面的偏移」性質，可建立「荷蘭式屋頂」，或設定每一側屋頂的替用屋簷高度。

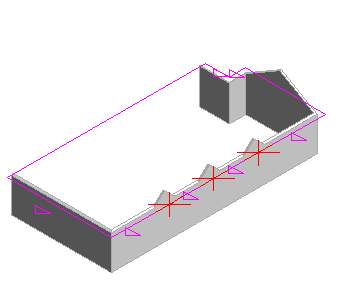

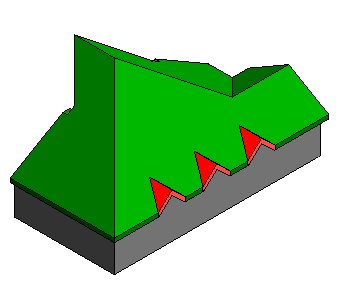

在組成屋頂邊緣的線段上使用坡度箭頭會沿著屋頂邊緣建立天窗。

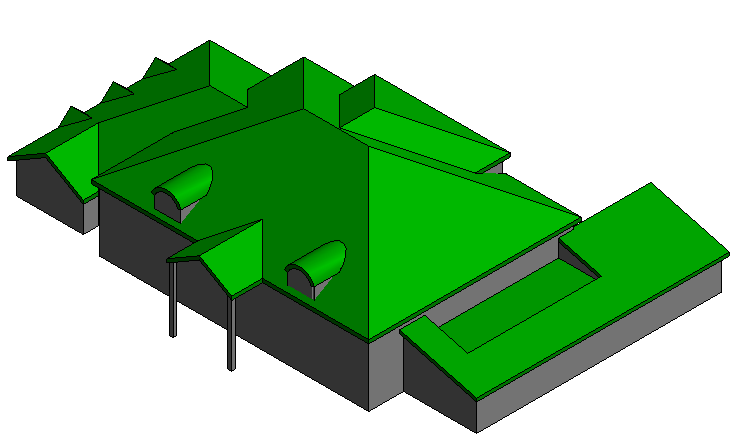

範例模型使用屋頂元素的組合來構成整體屋頂。您可以選取個別屋頂元素，然後對每個屋頂元素進行編輯。

屋頂接合工具用於接合不同的屋頂元素和天窗元素。
天窗開口工具用於在天窗的主屋頂中建立開孔。
根據屋頂邊緣使用坡度箭頭，以建立具有共同屋簷線的天窗。
已使用內建空心元素切割較大天窗處的屋頂邊緣。
「荷蘭式山形牆屋頂」是以 2 個屋頂元素製成。使用「截斷樓層」性質和「截斷偏移」來建立組成較小部分的第一個屋頂，然後建立第二個屋頂，並置於第一個屋頂的「截斷樓層」。到定位後，將 2 個屋頂元素接合在一起。
