在循環式管網中加入或移除液壓分隔

將循環式配管網分成幾個迴路，以計算每個迴路的流量與壓力損耗。

加入液壓分隔

1. 選取二次迴路的起點管或終點管 (或兩者)。
   提示: 您可以選取多對管。

2. 按一下「修改 | 管」頁籤 「液壓分隔」面板 (加入分隔)。

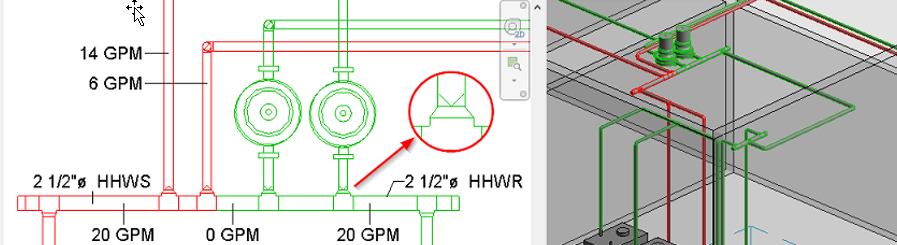

一個圖形會顯示在管終點的分隔點處，如下圖所示。

提示: 若要控制循環分隔符號的可見性，請按一下「視圖」頁籤 「圖形」面板 (可見性與圖形)。在「模型品類」頁籤上，展開「管」品類，以啟用/停用「液壓分隔符號」。

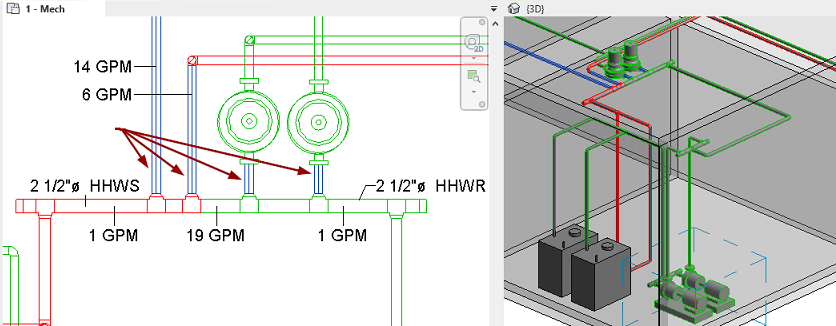

如果使用接頭，分隔的精確點位於接頭和總管或集水管之間。若使用 T 接頭，分隔的精確點是在 T 接頭和分支管之間，或與 T 接頭連接的配件之間。共通管，亦即在集水管上二次供水連接器和回水連接器之間的管，會顯示零流量。

唯讀參數「環路邊界」指示選取的管是否是分隔迴路的邊界。

移除液壓分隔

1. 在子迴路中選取一個或多個環路邊界管。
2. 按一下「修改 | 管」頁籤 「液壓分隔」面板 (移除分隔)。
