加入電線

使用此工具可在設計中手動建立電子元件之間的佈線。

在裝置之間加入佈線管路，不會建立回路，也不會指定佈線管路的大小。請參閱建立回路和電線大小。

1. 在專案瀏覽器中，展開「視圖 (全部)」「樓板平面圖」，並在視圖中要建立電線管路之處按兩下。
2. 按一下「系統」頁籤「電子」面板「電線」下拉式清單，然後選取電線型式。
3. 在「類型選取器」中，選取電線類型。

   在「電氣設定」對話方塊中指定從「類型選取器」可取得的電線類型。

4. 在功能區上，請確認已選取「放置時進行標籤」，自動為電線貼標籤。
5. 將游標移動至要連接的第一個元件。

   當您將游標移動至電子元件，鎖點隨即顯示。佈線必須連接至接頭鎖點。


6. 按一下以指定電線管路的起點位置。
7. 將游標移至要連接的元件之間，並按一下以指定一個中點。

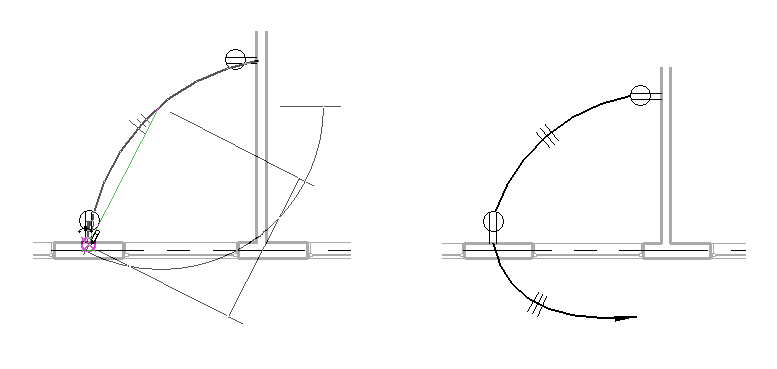

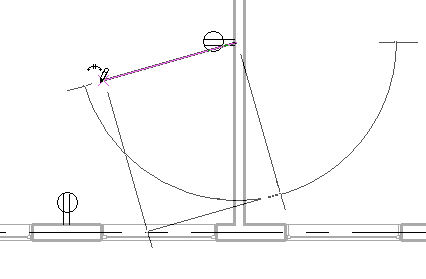

8. 將游標移至下一個元件，然後按一下接頭鎖點以指定電線管路的終點 (如下所示)，或按一下繪圖區域中的空白區域以指定回線。

9. 按一下「修改」以釋放工具。

   在佈線管路上顯示的短斜線標記的型式，是在「電線」對話方塊中指定。
