繪製平行電管

您可以在透過某件設備上的表面接點連接的現有電管，或在連接至電纜架的現有電管加入平行電管。

影片：放置平行電管

1. 開啟要加入平行電管的視圖。
2. 按一下「系統」頁籤 「電氣」面板 「平行電管」。
3. 在功能區上，指定以下選項：

   如果要...	則...
   使用原始電管的彎曲半徑繪製平行電管	按一下 「相同的彎曲半徑」。
   使用不同的彎曲半徑繪製平行電管 註: 此選項僅適用於不含配件的電管。	按一下 「同圓心彎曲半徑」。
   變更水平或垂直電管管路的預設數目	在「水平數目」或「垂直數目」右側的文字方塊中輸入值。
   變更水平或垂直電管管路的預設偏移	在「水平偏移」或「垂直偏移」右側的文字方塊中輸入值。

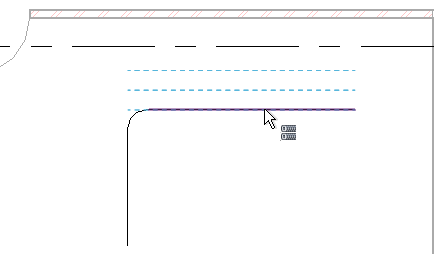

4. 在繪圖區域中，將游標移至現有電管以亮顯某個區段。將游標移至現有電管的任一側時，平行電管的外框會顯示。

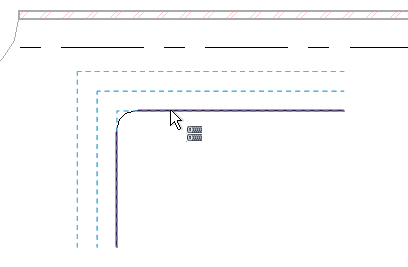

按 Tab 選取整個電管管路。



5. 按一下以放置平行電管。
6. 若要完成平行電管管路，請按一下「修改」。
