樓板摺線和分割線

新功能可讓您更輕鬆地控制造型編輯樓板上的摺線和分割線。使用自動產生的摺線和分割線來表示模型中的樓板狀況。

可見性控制

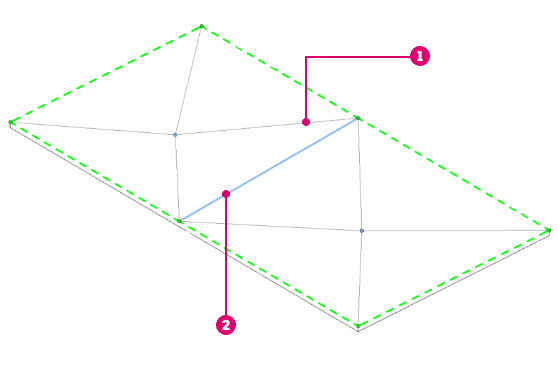

造型經過編輯的樓板物件有摺線 和/或分割線 。這些線是造型經過編輯的樓板的平面相交和變更樓板斜度的位置。「樓板」品類包含摺線和分割線的子品類。使用這些子品類可控制這些線在模型視圖中的顯示方式。

使用可見性和圖形取代控制單一視圖中的線，或使用物件型式控制線在所有視圖中的顯示方式。

將包含造型編輯樓板的既有模型升級至 Revit 2023 時，內部邊緣線會轉換為摺線和分割線。分割線會繼承升級之前內部邊緣的可見性和圖形設定。請參閱專案視圖中的可見性與圖形顯示和物件型式，以取得有關模型中元素外觀的其他資訊。

將摺線轉換為分割線

在造型編輯模式或使用 Tab 鍵亮顯並選取摺線，將摺線轉換為分割線。請參閱將摺線轉換為分割線，以取得其他資訊。

註: 只有摺線可以轉換為分割線。您無法將分割線轉換為摺線。透過刪除分割線，可以將已轉換為分割線的摺線轉換回原來的摺線。
