Nástroje pro analýzu povrchů slouží ke kontrole spojitosti, zakřivení a kreslicích úhlů povrchů.
Pomocí nástrojů pro analýzu povrchu lze ověřit povrchy a křivky před výrobou. Mezi nástroje pro analýzu patří:

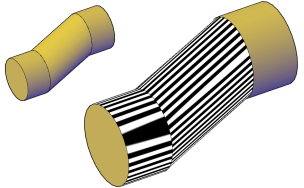

- Analýza hladkosti. Analyzuje spojitost povrchů promítnutím rovnoběžných čar na model.

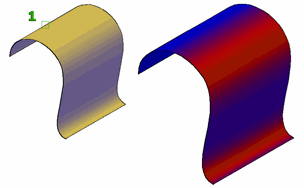

- Analýza zakřivení. Vyhodnotí oblasti vysokého a nízkého zakřivení povrchu zobrazením barevného gradientu.

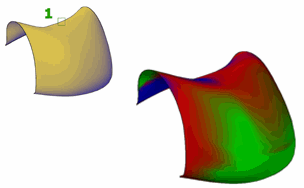

- Analýza úkosu. Vyhodnotí, zda má model odpovídající úkos mezi součástí a její formou.
Poznámka: Nástroje pro analýzu fungují pouze u 3D vizuálních stylů; ve 2D prostředí nefungují.
