Nastavení poloměru zaoblení
Poloměr zaoblení určuje velikost oblouku vytvořeného pomocí příkazu ZAOBLI, který spojuje dva vybrané objekty nebo segmenty ve 2D křivce. Dokud poloměr zaoblení nezměníte, vztahuje se na všechny následně vytvořená zaoblení.

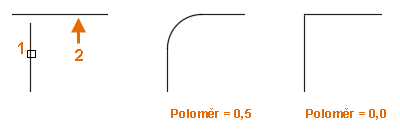

Poznámka: Jestliže je poloměr zaoblení nastaven na hodnotu 0, vybrané objekty budou oříznuty nebo prodlouženy, dokud se nebudou protínat. Oblouk se nevytvoří. Pokud je poloměr zaoblení nastaven na hodnotu 0, můžete odstranit obloukový segment mezi dvěma přímkovými segmenty nebo všechny obloukové segmenty z 2D křivky.
- Klikněte na
. Hledat - Na příkazovém řádku zadejte p (poloměr).
- Zadejte novou hodnotu poloměru zaoblení.
Jakmile je poloměr zaoblení nastaven, vyberte objekty nebo úsečkové segmenty, které definují body tečnosti pro výsledný oblouk nebo stisknutím klávesy ENTER ukončete příkaz.
Tip: Stisknutím a podržením klávesy Shift při výběru objektů nebo úsečkových segmentů můžete změnit aktuální poloměr zaoblení na hodnotu 0.
Přidání zaoblení mezi dva objekty nebo úsečkové segmenty 2D křivky
- Klikněte na . Hledat
- Na kreslicí ploše vyberte první objekt nebo úsečkový segment, který bude definovat body tečnosti pro výsledný oblouk.
- Vyberte druhý objekt nebo úsečkový segment.
Tip: Po zobrazení hlavní výzvy příkazu ZAOBLI použijte možnost Násobně a pokračujte v přidávání zaoblení po výběru prvních dvou objektů nebo úsečkových segmentů. Pokud není možnost Násobně použita, příkaz se ukončí po výběru druhého objektu nebo úsečkového segmentu.
Přidání zaoblení bez ořezání vybraných objektů nebo úsečkových segmentů.
- Klikněte na . Hledat
- Na příkazovém řádku zadejte písmeno o (Ořež).
- Zadejte n (Neořež).
- Na výkresové ploše vyberte objekty nebo úsečkové segmenty, které definují body tečnosti pro výsledný oblouk.
Vložení oblouků do každého vrcholu 2D křivky
- Klikněte na . Hledat
- Na příkazovém řádku zadejte písmeno k (Křivka).
- Na kreslicí ploše vyberte křivku.
