O definování bloků

Bloky lze vytvářet asociací objektů a jejich pojmenováním nebo vytvořením výkresu, který bude použit jako blok.

Definice bloku

Pokaždé, když vytvoříte blok nebo vložíte výkres jako blok, jsou všechny informace o bloku obsažené v definici bloku, která zahrnuje jeho geometrii, hladiny, barvy, typy čar a objekty atributů bloku, uloženy uvnitř souboru výkresu jako negrafické informace. Každý vložený blok je ve skutečnosti reference bloku na definici bloku. Reference bloků jsou často zjednodušeně nazývaný bloky.

Bloky je možné vytvářet a ukládat na několika místech:

• Uvnitř souboru výkresu určeného pouze k použití v daném výkresu.
• Uvnitř souboru šablony výkresu určeného k použití v libovolném výkresu vytvořeném z dané šablony.
• Jako samostatné soubory výkresu, určené k vložení do jiných výkresů jako bloky.
• Jako více bloků v rámci souboru výkresu určeného k tomu, aby sloužil jako výkres knihovny bloků přístupný z jiných výkresů.
• Jako online definice bloků nabízené jedním z prodejců nebo služeb. Tyto bloky jsou často asociovány s určitými součástmi nebo produkty.

Vytvoření bloku ve výkresu

Definice bloku obvykle zahrnuje následující informace:

• název bloku,
• zahrnuté objekty,
• základní bod, který se použije při vkládání bloku do výkresu,
• volitelně i objekty atributů bloku k uložení různých dat, například čísla součásti, názvu prodejce, informací o službě atd.

Vytváření výkresových souborů pro použití jako bloky

Lze vytvořit výkresové soubory pro vložení do jiných výkresů jako bloky. Jednotlivé výkresové soubory se snadno vytvářejí a spravují jako zdroj definic bloků. Související výkres je možné uložit do složky jako knihovnu bloků.

• Určete název bloku

  Název výkresu slouží jako název bloku.

• Určete základní bod výkresu

  Ve výchozím nastavení je počátek (0,0,0) GSS (globální souřadnicový systém) používán jako referenčního bod pro výkresové soubory vložené jako bloky. Pomocí příkazu REFBOD můžete obnovit základní bod a zadat jiný základní bod pro vkládání.

• Vytvořte objekty

  Mezi tyto objekty obvykle patří geometrické objekty, text a objekty atributů bloku. Jakmile budete hotovi, uložte výkres do složky s ostatními výkresy, které chcete použít jako bloky.

Existuje několik metod tvorby bloků, které odvodí jednu nebo více vlastností z aktuálního nastavení, například hladiny, barvy nebo typy čar.

Poznámka: Při vložení výkresu ve funkci bloku nejsou objekty ve výkresovém prostoru zahrnuty. Pro převod objektů výkresového prostoru do jiného výkresu uložte objekty jako blok nebo je uložte do samostatného výkresového souboru a potom vložte blok nebo výkresový soubor do jiného výkresu.

Práce s výkresem knihovny bloků

Pomocí příkazu BLOK můžete vytvořit kolekce souvisejících bloků a uložit je do vyhrazeného souboru výkresu s názvem výkres knihovny bloků. Tyto bloky pak můžete vkládat jednotlivě z jakéhokoli jiného výkresu. Pokud vložíte celý soubor výkresu knihovny bloků do aktuálního výkresu, všechny jeho definice bloků se automaticky přidají do aktuálního výkresu.

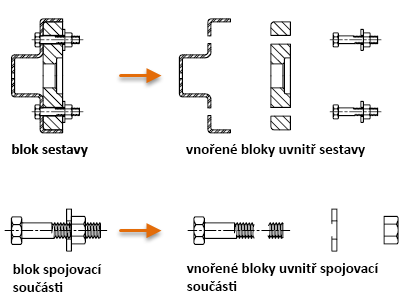

Vytvoření vnořených bloků

Reference bloků, které jsou zahrnuty v definici bloku, se nazývají vnořené bloky. Použití bloků v blocích může zjednodušit organizací složité definice bloku.

Poznámka: Bloky, které se pokoušejí se odkázat samy na sebe, se označují jako kruhové reference a nejsou povoleny.

Práce s komerčně dostupnými bloky

S online přístupem si můžete soubory výkresů aplikace AutoCAD stahovat z webových stránek komerčních dodavatelů. Tato možnost vám ušetří značné množství času, které byste jinak věnovali tvorbě bloků, vždy však zkontrolujte, že jsou tyto výkresy správně vykresleny a ve správném měřítku.
