Zjednodušená možnost Oříznout a Prodloužit

Výchozí Rychlý režim pro příkazy Oříznout a Prodloužit standardně vybere všechny potenciální hranice.

Dalšími efekty jsou tyto:

• Po spuštění příkazů OŘEŽ nebo PRODLUŽ jednoduše vyberte objekty, které chcete oříznout nebo prodloužit.
• Výchozí možnosti výběru segmentů, které mají být oříznuty nebo prodlouženy, jsou jednotlivý výběr, výběr od ruky a výběr napříč pomocí dvou bodů.
• Chcete-li zahájit výběr od ruky, podržte levé tlačítko myši a přetáhněte kurzor přes jeden nebo více objektů.
• Chcete-li zahájit výběr napříč, klikněte na dva body, které definují segment protínající objekty.
• Vybrané objekty, které nelze oříznout, budou místo toho odstraněny.

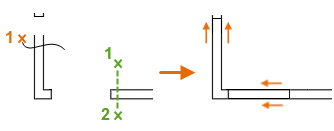

Na obrázku níže není například patrné, zda dvě čáry stěny pokračují vzhůru a dvě čáry blokující dveře jsou buď jednotlivými segmenty čáry a je třeba je vymazat, nebo součást delších čar, které je třeba oříznout. Oříznutí pomocí rychlého režimu a pomocí výběru od ruky pro čáry stěny a dvou bodů ohraničení pro dveře, ořízne nebo smaže objekty, jak je třeba.

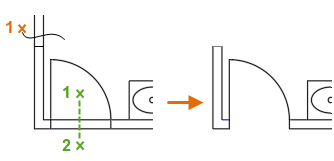

Podobně prodloužení objektů je rychlejší a pohodlnější. V následujícím příkladu jsou dveře uzavírány a stěna se prodlužuje.

Při použití příkazu OŘEŽ s hranicemi, které obsahují šrafování, operace oříznutí a oříznutí s klávesou Shift v rychlém režimu používají pouze hranice šrafování, nikoli samotnou geometrii šrafování. V této operaci oříznutí bude například při přesunutí kurzoru nad objekt, který protíná šrafovaný objekt, zvýrazněna část, která má být oříznuta, a při výběru objektu bude oříznuta jako na obrázku. Vnitřní geometrie šrafování je vyloučena z operace oříznutí.

Toto chování řídí systémová proměnná TRIMEDGES.

Poznámka: Myslíme si, že se vám bude rychlý režim více líbit, ale pokud chcete obnovit předchozí výchozí chování ořezání a prodloužení, použijte systémovou proměnnou TRIMEXTENDMODE.

Změněné příkazy

PRODLUŽ – Protáhne objekty, tak aby se dotýkaly hran jiných objektů.

OŘEŽ – Ořízne objekty, tak aby se dotýkaly hran jiných objektů.

Nové systémové proměnné

TRIMEDGES – Určuje, zda je oříznutí a rozšíření na šrafování pomocí rychlého režimu omezeno na hrany šrafování nebo zda zahrnuje objekty v rámci šrafovacích vzorů.

TRIMEXTENDMODE – Určuje, zda příkazy OŘEŽ a PRODLUŽ používají zjednodušené zadání.
