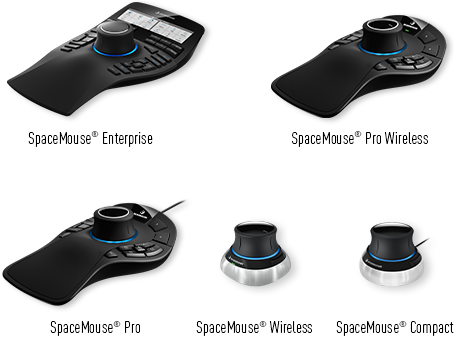

3D myš výrobce 3Dconnexion se používá ke změně orientace a k navigaci v pohledu modelu. Zařízení má ovládací puk citlivý na tlak navržený pro ohyb ve všech směrech. Tlačením, tažením, otočením nebo nakloněním ovládacího puku lze manipulovat s aktuálním pohledem.
Pokud provedete změnu pohledu pomocí 3D myši 3Dconnexion, nástroj ViewCube změní svoji orientaci, aby odrážel aktuální pohled. Chování 3D myši zařízení 3Dconnexion lze změnit na panelu navigace.
Možnosti zařízení 3Dconnexion na panelu navigace
Chování 3D myši zařízení 3Dconnexion lze změnit na panelu navigace.
|
Volba |
Popis |
Příklad |
|---|---|---|
|
2D režim |
Naviguje v pohledu pouze pomocí možností 2D navigace. Pohled se posouvá ve směru ovládacího puku. |
Přesunutím ovládacího puku lze provádět panoramování a zoom. |
| Nastavení zařízení 3Dconnexion | Zobrazí dialog Nastavení nástroje 3Dconnexion, kde lze změnit nastavení 3D myši zařízení 3Dconnexion. | Upravte rychlost navigace použitou ke změnám pohledu. |
Používání tlačítek pro správu pohledu 3D myši
Můžete přepínat mezi různými pohledy (například shora, zepředu, zleva, zprava nebo výchozí) pomocí tlačítek, která jsou k dispozici u některých modelů 3D myši 3Dconnexion. Pomocí Editoru konfigurace tlačítek můžete přizpůsobit činnosti těchto tlačítek. Pokud kliknete některým z těchto tlačítek zařízení, můžete:
- Přizpůsobit pohled rozsahu modelu. Otočit pohled na objekt kolem středu scény a oddálí jej tak, aby se scéna vešla do výřezu.
- Změnit orientaci aktuálního pohledu na přednastavený pohled Vrátit pohled na objekt na přednastavený pohled
- Nastavit citlivost výběru. Změnit orientaci modelu okolo definovaného bodu otáčení na základě aktuálního výběru
