Extrahování těles koridorů

1. Otevřete výkres, který obsahuje koridor nebo referenci koridoru.
2. Vyberte koridor na výkrese.
3. Klikněte na kartu Koridor, panel Nástroje koridoru a na příkaz Extrahovat objemová tělesa koridoru Hledat.

   Zobrazí se následující výzva:

   Vyberte úseky koridorů, které chcete exportovat jako tělesa nebo jako možnost [Rozsah staničení / v rámci polygonu / v rámci všech úseků]:
4. Použijte jeden z následujících postupů:

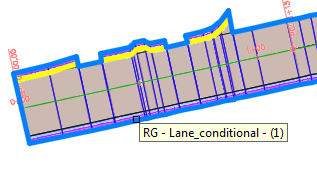

   • Vyberte úseky koridorů: Při přesunutí kurzoru nad koridor se úseky zvýrazní a v popisku nástroje se zobrazí jejich názvy.



     Poznámka: Pokud je právě aktivní jiná možnost příkazového řádku, zadejte písmeno R označující úseky a aktivujte tuto možnost pro úseky.
     Po dokončení nastavení sady výběru stiskněte klávesu Enter.

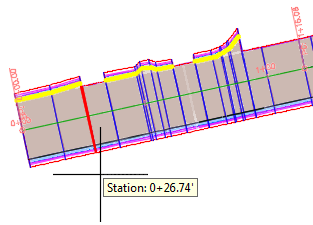

   • Zadejte písmeno S a určete rozsah staničení, vyberte úsek, u kterého chcete definovat rozsah staničení, a poté určete výběrem ve výkresu nebo zadáním hodnot na příkazovém řádku rozsah staničení.



   • Zadejte písmeno P a proveďte výběr z existujících uzavřených polygonů.



     Po dokončení nastavení sady výběru stiskněte klávesu Enter.
   • Zadáním písmene A vyberete všechny úseky koridorů.

   Zobrazí se průvodce Extrahovat návrhové linie koridorů.

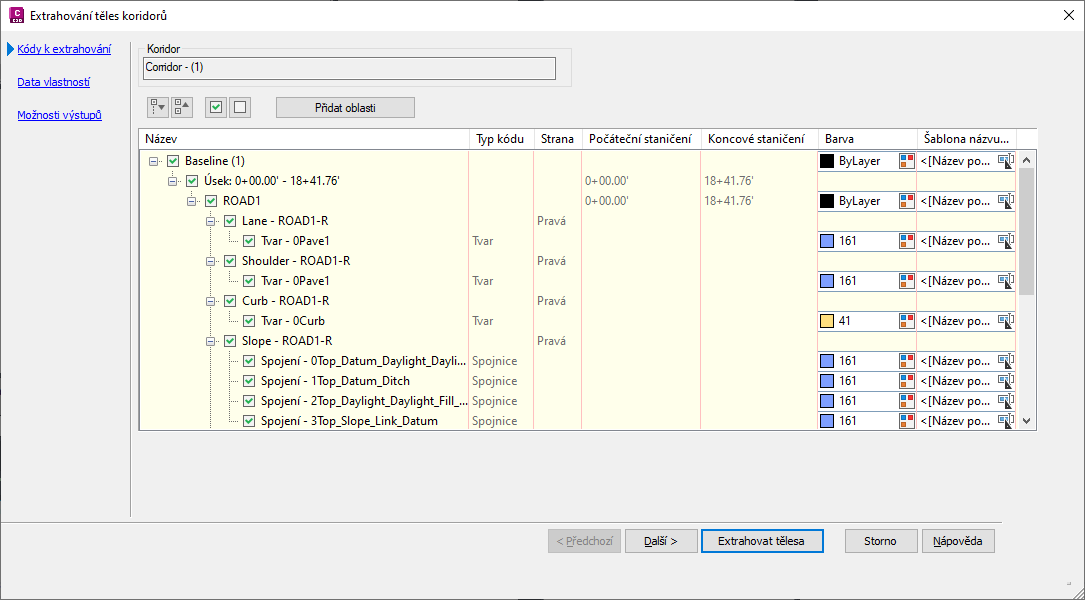

5. V průvodci Vytvořit tělesa z koridoru nastavte na stránce Kódy k extrahování následující možnosti:
   • Proveďte libovolná nastavení barev pro šablony typických řezů, tvary nebo spojení. Kliknutím na ikonu otevřete dialog Vybrat barvu pro vybranou šablonu typických řezů, tvar nebo spojení. Přiřaďte barvu z palety tvarům a spojením, které chcete extrahovat.
     Tip: Po nastavení barvy pro jeden tvar nebo spojení otevřete místní nabídku a klikněte na položku Použít nastavení na všechny uzly na stejné úrovni. To umožňuje rychle synchronizovat několik nastavení tvarů a spojení.
   • Určete strukturu pojmenování hladin pro šablony typických řezů, tvary a spojení. Kliknutím na tlačítko otevřete dialog Šablona názvu. Ze seznamu Pole vlastností, nastavte strukturu názvů hladin, kterou chcete použít, a klikněte na příkaz Vložit.
     Tip: Chcete-li nastavit rozšířenou strukturu názvů hladin, například <[Název konstrukčního úseku] > <[Název podsestavy]> <[Kódy tvarů]>, postupně vyberte každou vlastnost v seznamu a po každém výběru klikněte na příkaz Vložit.
6. Na kartě Data vlastností určete definice sad vlastností, které chcete připojit k extrahovaným tělesům. Klikněte na každou definici sady vlastností a poté zaškrtněte políčko Viditelné u každé vlastnosti, kterou chcete u extrahovaných těles zobrazit.
   Tip: Kliknutím pravým tlačítkem na přehled a výběrem možnosti Přidat můžete přidat definice do sady Data vlastností koridoru - uživatelem definovaná.
   Poznámka: Zaškrtnutím políčka Viditelné určíte, zda bude daná vlastnost viditelná na kartě rozšířených dat na paletě Vlastnosti aplikace AutoCAD nebo v jiných aplikacích, například v aplikaci Autodesk® Navisworks®.
7. Na stránce Možnosti výstupu proveďte následující nastavení:
   • Určete typ objektu, který chcete extrahovat, například Tělesa, objemová tělesa nebo tažená tělesa.
     Poznámka: Odkazy se vždy exportují jako tělesa a nikoli jako objemová tělesa (bez ohledu na typ objektu, který chcete vytvořit).
     Poznámka: Při výběru možnosti extrakce těles aplikace AutoCAD z koridoru se používají tvary a spojení k vytvoření modelu, který odpovídá způsobu, jakým se koridor konstruován. Tělesa aplikace AutoCAD jsou vizuálně podobná objemovým tělesům aplikace AutoCAD, v případě extrahování těles však existují určitá omezení. Některé funkce, například funkce výpočtu vlastností hmoty, v případě těles aplikace AutoCAD nefungují.
   • Vyberte jednu z možností cílů výstupů.
   • Určete, zda budou tělesa dynamicky propojena s koridorem.
8. Klikněte na příkaz Extrahovat tělesa.
