Přidávání a odebírání kolen podél potrubní trasy v zobrazení profilu

Upravte tlakovou síť založenou na trase pomocí kolen ve vertikálních směrových lomech v potrubních trasách.

Přidání kolena a vertikálního směrového lomu k potrubní trase v zobrazení profilu

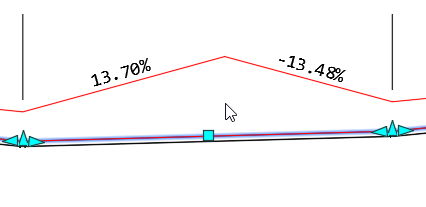

1. Vyberte potrubní trasu v zobrazení profilu. Otevře se karta Rozvržení profilu tlakové sítě.
2. Na kartě Nástroje pro návrh tlakové sítě klikněte na panel Rozvržení Přidat koleno/PVI.

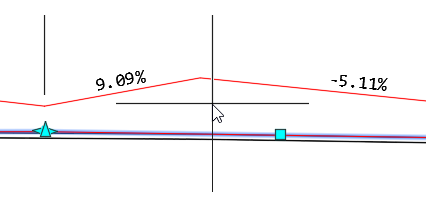

3. Vyberte ve výkresu bod k umístění kolena. Pokud je bod umístěn mimo potrubní trasu, přizpůsobí se potrubní trasa tak, aby se s novým kolenem setkala.

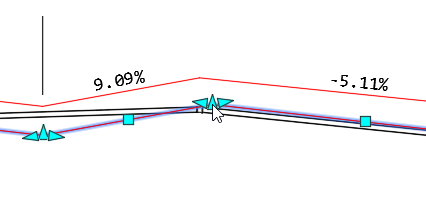

   Umístí se vrchol směrového polygonu spolu s kolenovou tvarovkou.


4. Pomocí uzlů potrubní trasy můžete potrubní trasu dále upravit.

Odebrání nadbytečných nebo nepotřebných vertikálních směrových lomů z potrubní trasy v zobrazení profilu

1. Vyberte potrubní trasu v tlakové síti. Otevře se karta Rozvržení profilu tlakové sítě.
2. Na kartě Nástroje pro návrh tlakové sítě klikněte na panel Rozvržení Odebrat koleno/PVI.
3. Vyberte potrubní trasu.

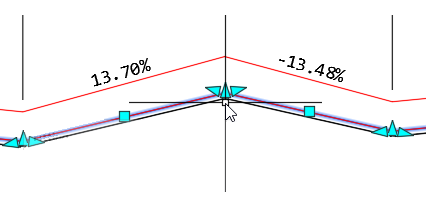

4. Klikněte poblíž směrového lomu, který chcete odebrat.



   Směrový lom bude odebrán a geometrie potrubní trasy se upraví tak, aby byla nová trasa potrubní trasy kompenzována.


5. Pomocí uzlů potrubní trasy můžete potrubní trasu dále upravit.
