Definování místa vložení součásti v Generátoru součástí

Příkazy automatického rozvržení nástroje Generátor součástí slouží k definování bodu vložení, kde je součást vložena do výkresu.

Poznámka: Před definováním bodu vložení je vhodné upravit vzhled modelu. Chcete-li vypnout všechny pracovní roviny a asociovanou geometrii, profily a kóty v těchto pracovních rovinách, klepněte v prohlížeči součástí pravým tlačítkem myši na každý prvek a klepněte na příkaz Viditelné.

1. Na panelu nástrojů Generátor součástí klepněte na tlačítko Možnosti.

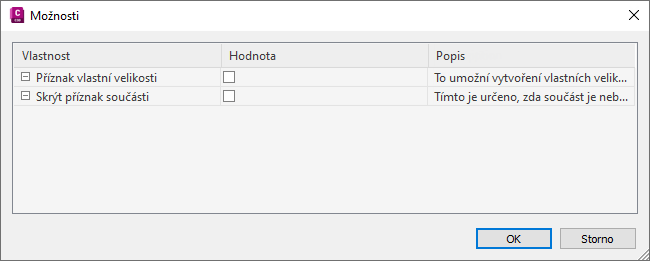

   Otevře se dialog Možnosti.

2. Ujistěte se, že není zaškrtnuté políčko ve sloupci Hodnota pro vlastnost Příznak vlastní velikosti a že je zaškrtnuté políčko u vlastnosti Skrýt příznak součásti a potom klepněte na tlačítko OK.


   V prohlížeči součástí jsou data automatického rozvržení přidána k modelování a v modelu se v oblasti modelování zobrazí body délky oříznutí.

3. Změňte zobrazení modelu na zobrazení půdorysu. V nabídce Zobrazit klepněte na příkaz 3D pohledy Zobrazení půdorysu Světové UCS.
4. V prohlížeči součástí rozbalte data automatického rozvržení, klepněte pravým tlačítkem myši na data rozvržení a klepněte na příkaz Přidat délku oříznutí.
   Poznámka: Chcete-li zajistit, že budou komponenty při vložení součásti do výkresu správně oříznuty, je třeba definovat délky oříznutí pro součást v konkrétním pořadí – zleva doprava a pak zdola nahoru.

   Budete vyzváni k výběru začátku a konce délky oříznutí. Opakujte tyto kroky pro tři délky oříznutí vyžadované k automatickému rozvržení součásti.

   • Definujte první délku oříznutí.

     Pro začátek délky oříznutí 1 vyberte bod uprostřed součásti. Pro konec délky oříznutí 2 vyberte bod po levé straně součásti.

   • Definujte druhou délku oříznutí.

     Pro začátek délky oříznutí 2 vyberte bod uprostřed součásti. Pro konec délky oříznutí 2 vyberte bod po pravé straně součásti.

   • Definujte třetí délku oříznutí.

     Pro začátek délky oříznutí 3 vyberte bod v horní části větve (uprostřed součásti). Pro konec délky oříznutí 3 vyberte bod v dolní části větve.

   Čáry délky oříznutí se zobrazí mezi vybranými body.

5. V prohlížeči součástí klepněte pravým tlačítkem myši na data rozvržení a klepněte na příkaz Vybrat bod vložení.

   Budete vyzváni k výběru bodu v modelu. Tento bod představuje umístění, v němž se budou protínat propojující segmenty v případě, že byly rozšířeny podél svých logických cest. Bod vložení je použit jako bod vložení součásti v případě, že je přidán do výkresu během automatického rozvržení.

6. Vyberte bod délky oříznutí uprostřed součásti.

   Bod vložení se zobrazí ve vybraném umístění.
