Vytváření bodů v průsečíku vzdálenost/trasa

Vytvoří bod v průsečíku distanční přímky a trasy.

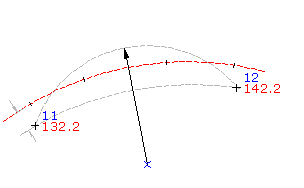

Průsečík se nachází v místě, kde radiální vzdálenost od stanoveného bodu protíná trasu.

1. Vyberte nastavení a vytvářejte styly, hladiny, skupiny bodů a klíče popisu.
2. Karta Výchozí panel Vytvořit data terénu nabídka Body Vytvořit body – průsečíky Vzdálenost/trasa
3. Vyberte objekt trasy.
4. Zadejte vzdálenost odsazení provedením některé z následujících akcí:
   • Zadejte vzdálenost.
   • Vyberte bod ve výkresu.
   • Pomocí transparentních příkazů zadejte bod pro definování odsazení.
5. Zadejte radiální bod provedením některé z následujících akcí:
   • Vyberte bod ve výkresu.
   • Pomocí transparentních příkazů zadejte bod.

   Značka X ve výkresu označuje každý bod průsečíku. Pokud je vyhledán pouze jeden průsečík, bude bod vytvořen automaticky.

6. Zadejte poloměr provedením některé z následujících akcí:
   • Zadejte vzdálenost.
   • Vyberte bod ve výkresu.
   • Pomocí transparentních příkazů zadejte bod pro definování odsazení.
7. Zadejte bod průsečíku provedením některé z následujících akcí:
   • Klepněte vedle hodnoty X, ve které chcete vytvořit bod.
   • Zadáním hodnoty A vložte body na oba průsečíky.
8. Zadejte popis nebo stisknutím klávesy Enter popis vynechejte.
9. Zadejte výšku bodu nebo stisknutím klávesy Enter výšku vynechejte.

Poznámka: Způsob zobrazení bodu ovlivňuje řada faktorů. Další informace naleznete v tématu Ovládání vzhledu bodů ve výkresu.
