Pokud používáte stavy modelu, kde existují vztahy mezi součástmi, mohou změny ve zdrojové geometrii způsobit neočekávané výsledky. V těchto případech může existovat více řešení, i když je očekáváno pouze jedno. Stavy modelů se nedoporučují v následujících případech:
Promítnutá smyčka
Stav modelu obsahuje promítnutou smyčku z jiné součásti, ve které stav modelu řídí velikost prvku. Při úpravě velikosti ve zdrojové součásti dojde ke změně geometrie smyčky. Toto chování může způsobit, že se neočekávaně změní velikost prvků, které promítnutou smyčku používají.
Generátor rámových konstrukcí

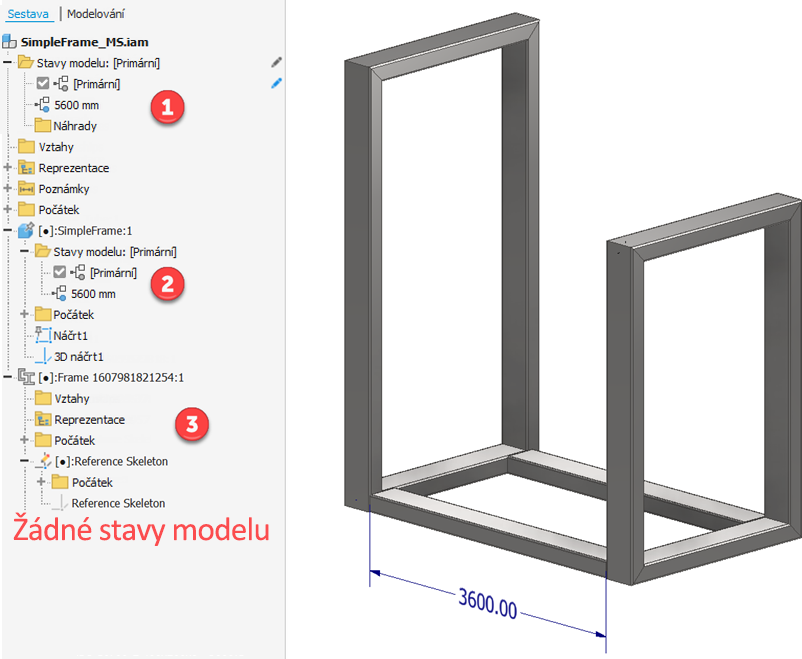

Na následujícím obrázku používají stavy modelu v prvku SimpleFrame_MS (1) kóty náčrtu určené v aktivním stavu modelu prvku SimpleFrame (2).
V sestavě rámové konstrukce vygenerované systémem Frame 160798... (3) se k řízení aktuálního rozvržení používá náčrt s názvem Referenční kostra. Referenční kostra je kopie geometrie náčrtu v prvku SimpleFrame. Vzhledem k tomu, že stavy modelu nejsou v souboru rámové konstrukce Frame vygenerované systémem povoleny, bude náčrt referenční kostry rámové konstrukce vždy odrážet kóty určené v náčrtu aktuálně aktivního stavu modelu prvku SimpleFrame:1.
Vzhledem k tomu, že se rámová konstrukce Frame nemůže synchronizovat s konkrétním stavem modelu, existuje více řešení, i když je očekáváno pouze jedno. To má za následek neočekávané změny v sestavě a výkresech, které z ní byly vytvořeny.
