Vytváření trubek a potrubí – reference

Určuje typ součásti, počet spojení, symbol svaru, požadované parametry součásti, zapojení a volitelné vlastnosti ISOGENpro iSoučásti nebo normální součásti trubek a potrubí, které se mají vyvíjet.

Přístup:

Když je iSoučást nebo normální součást trubek a potrubí otevřená, klikněte na kartu Správa panel Autor Trubky a potrubí .

Všeobecné vývojové parametry

Typ	Určuje zpracovávanou součást z dostupného seznamu. Vybraný typ určuje kořenovou kategorii, do které můžete součást publikovat v Obsahovém centru. Chcete-li zpracovat standardní úsek se dvěma spoji, zvolte Trubku, Potrubí nebo Hadici. Tyto tři typy součástí nejsou k dispozici, pokud zpracováváte normální součást. Chcete-li vytvořit normalizovanou tvarovku, zvolte jakýkoli z dostupných typů tvarovek. Chcete-li vytvořit odbočkovou tvarovku, vyberte Větve nebo podtyp. Jestliže nespadá do žádného z dostupných typů tvarovek, vyberte Další. Tip: Pokud vyvíjíte zakončení, koleno, tvarovku T nebo křížení, klikněte na zobrazení příslušného spojení.
Spojení	Určuje počet spojů pro zpracovávanou součást. Každý typ součásti má přednastaven počet spojů. Pokud nepoužíváte výchozí počet připojení, zadejte novou hodnotu v seznamu Připojení.
Číslo připojení	Určuje připojení, které má být definováno. Počet spojení se mění dynamicky v závislosti na množství specifikovaném pro vyvíjenou součást. Klikněte na číslo pro nastavované připojení. Červená čísla ukazují, že kritéria spojení nebyla splněna. Černá tlačítka ukazují, že spojení má potřebné informace pro publikování.
Úhel	Zobrazení hodnoty úhlu mezi dvěma primárními spojeními určené pouze ke čtení.
Zakončení	Nastavuje zakončení použité pro komponentu. Zakončení lze definovat pro každé spojení v součásti. Klikněte na šipku k výběru zakončení ze seznamu.
Mapování parametrů	Zmapuje každý požadovaný parametr uvedený k příslušným klávesovým parametrům upřesněným v tabulce iSoučást. Nastavuje parametry pro komponentu. Klikněte na šipku a vyberte parametr ze seznamu, a poté každý zmapujte do příslušného sloupce tabulky iSoučástí. Například parametr Jmenovitý rozměr lze zmapovat do sloupce nazvaného ND, zatímco parametr Číslo schématu se zmapuje do SN. Všechny uvedené parametry musí být zmapovány. K vývoji iSoučásti tvarovky je jediným vyžadovaným parametrem Jmenovitý rozměr. K vývoj potrubní iSoučásti požadované parametry obsahují: Jmenovitý rozměr Číslo schématu Vnitřní průměr Vnější průměr Délku potrubí Poznámka: Toto nastavení bude dostupné pouze tehdy, pokud vyvíjíte trubku a iSoučást potrubí. Délka potrubí je vyžadovaná u čísla prvního spojení. Pro všechna čísla spojení nemusíte do Délky potrubí zmapovat sloupec iSoučást. Odbočkové tvarovky mají k nadefinování své konkrétní parametrické mapování.
Připojení	Nastavuje spojovací bod a informace o ose, určuje typ spojení a obrací směr osy, pokud je to potřeba. Bod slouží k nastavení spojovacího bodu pro vybrané připojení. Klikněte na tento příkaz a potom vyberte v grafickém okně kruhovou hranu nebo existující pracovní bod pro toto spojení. Pro styly plochých těsnění a tupých svarů vyberte bod na ploše. Osa slouží k nastavení osy připojení, která zobrazuje směr vybraného připojení. Klikněte na tento příkaz a potom vyberte v grafickém okně kruhovou hranu nebo existující pracovní osu pro toto spojení. obrátí osu do opačného směru. Kliknutím na příkaz obrátíte směr. Směr osy připojení ukazuje směrem ke směru zapojení. S vnitřním závitem nastaví typ připojení a směr zobrazené pracovní osy. Pro spojení s trnem políčko vyčistěte. Poznámka: Odbočkové tvarovky mají k nadefinování své konkrétní parametrické mapování.
Zapojení	Určuje rozmezí minima a maxima, které stanovuje, jakým způsobem se trubka vkládá do tvarovky. Max. slouží k nastavení hodnoty maximálního zapojení některým z těchto tří způsobů: % jmenovitého rozměru slouží k nastavení hodnoty maximální polohy zapojení nebo k zobrazení vypočtené hodnoty interaktivních výběrů. K rovině/bodu umožňuje pomocí interaktivního výběru geometrie v grafickém okně určit vzdálenost maximální polohy zapojení. Vyberte existující pracovní bod, který je shodný s osou připojení nebo rovnou plochu k výpočtu průsečíku s osou připojení pro pozici maximálního zapojení. Vzdálenost určuje nastavenou hodnotu vzdálenosti maximální polohy zapojení. Tuto vzdálenost lze změnit jen pomocí příkazu Publikování trubek a potrubí. Min. % z Max. slouží k nastavení hodnoty minimální polohy zapojení, která je vždy procentem maximální polohy zapojení. Poznámka: U odbočkových tvarovek není třeba určovat informace o zapojení pro poslední číslo spojení.
Vlastnosti ISOGEN	Určuje vlastnost ISOGEN vyvíjené součásti. Typ určuje vlastnost typu komponenty potrubí vyžadovanou pro soubory ISOGEN typu .pcf. Klikněte na šipku a vyberte položku ze seznamu. ISOGEN SKEY uvádí seznam symbolických klíčů o čtyřech znacích, které se skládají ze dvou párů – pro typ součásti a platné typy zakončení. SKEY se používá jako součást vstupu koncového bodu ISOGEN. Kliknutím na šipku vyberete položku ze seznamu. Pokud klávesa SKEY obsahuje náhradní znaky **, @ nebo +, vyberte z vedlejšího rolovacího seznamu hodnotu tohoto náhradního znaku. Poznámka: Aby fungoval soubor .pcf, musíte zadat typ a vlastnosti ISOGEN SKEY. Klíče znaků pokud je to vhodné, uvádí seznam hodnot zástupných znaků SKEY. Kliknutím na šipku vyberete položku ze seznamu. Hodnoty náhradních znaků obsahují: ** - nahrazuje se příslušným dvouznakovým koncovým stavem. @ - nahrazuje se celým číslem od 1 do 9 k určení počtu segmentů. + - nahrazuje se celým číslem od 1 do 9 k určení poloměru ohybu. Toto celé číslo se nepoužívá pro výpočet délky potrubí. KÓD POLOŽKY určuje parametr, který má být u vybrané součásti použit namísto kódu položky výrobce. V případě iSoučástí vybere sloupec KÓD POLOŽKY v tabulce rodiny a ten namapuje do vlastnosti kód položky. U součástí jiných než iSoučásti zadejte potřebný kód podle údajů výrobce. Můžete také kliknutím na šipku zmapovat kód položky do ostatních parametrů. Popis ISOGEN obsahuje výrobní popis vybrané součásti. Klikněte na šipku a vyberte ze seznamu nebo zadejte požadovaný popis. Poznámka: Chcete-li přidat vlastnost kód položky k existujícím datům, použijte Editor Obsahového centra.

Specifické parametry pro normální součásti

Až bude normální součást vyvinuta a publikována do Obsahového centra, bude mít tato třída součástí jen jeden stavební prvek součásti. Vývojový proces nepotřebuje určovat mapování tabulek, ale musí definovat jmenovitý průměr:

Jmenovitý rozměr

Určuje pevný jmenovitý rozměr normální zpracovávané součásti. Normální součásti lze vyvíjet a publikovat jen jako tvarovky. Poznámka: Toto nastavení bude k dispozici pouze tehdy, pokud je zpracovávána normální součást potrubí.

Specifické parametry pro odbočkové tvarovky

Odbočková tvarovka může mít tolik spojení, kolik potřebujete, zpravidla však dvě spojení. Zpravidla se používá poslední číslo spojení na odbočkové tvarovce k napojení k požadované potrubní součásti, takže to vyžaduje řadu konkrétních vývojových parametrů.

Mapování parametrů	Všeobecné odbočkové tvarovky a tvarovky svařované natupo vyžadují hlavní parametry Min. jmenovitý rozměr a Max. jmenovitý rozměr. Vyhovují určité průmyslové normě a zpravidla jsou určeny pro jmenovitý rozměr sdružené trubky.
Spojení	Nastavuje spojovací bod a informace o ose, určuje typ spojení a obrací směr osy, pokud je to potřeba. Sdružený bod slouží k nastavení bodu sdruženého s vnější plochou součásti vedení. Klikněte na příkaz a potom vyberte existující pracovní bod. Poznámka: Nemůže být na ose sdružené potrubní součásti. Nelze jej odvodit od existující geometrie jako je kruhová hrana. Pracovní bod musíte vytvořit manuálně předem. Osa trubky slouží k nastavení osy, která je rovnoběžná s osou trubky sdružené součásti vedení. Klikněte na příkaz a potom vyberte kruhovou hranu nebo existující pracovní osu. Poznámka: Musí být rovnoběžná s osou sdružené potrubní součásti. Doporučujeme, abyste pracovní osu vytvořili manuálně předem.
Řez	Určuje profil, který se použije k vyříznutí díry ve sdružené potrubní součásti. Uříznout sdruženou trubku určuje, zda při umístění tvarovky odbočky dojde k vyříznutí díry na součásti vedení. Vyříznout profil slouží k nastavení profilu, který je použit k vyříznutí díry na součásti vedení, pokud je zaškrtnuto políčko Uříznout sdruženou trubku. Klikněte na příkaz a potom vyberte uzavřený profil 2D náčrtu. Poznámka: Pokud nebude vhodný žádný profil, doporučujeme vytvořit uzavřený 2D náčrt manuálně.
ISOGEN	Vybere hodnotu OLET ze seznamu Typ a potom určí příslušnou položku ISOGEN Skey v seznamu a KÓD POLOŽKY a popis ISOGEN.

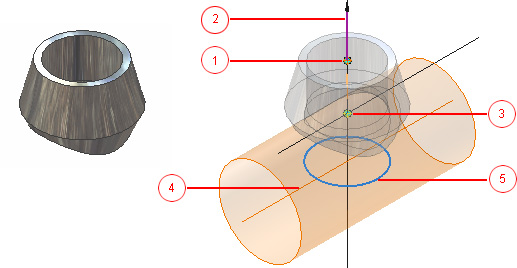

Následující zobrazení vysvětlují důležité parametry pro vývoj vzorku odbočkové tvarovky:

1 – Spojovací bod pro připojení č. 1; 2 – Osa připojení pro připojení č. 1; 3 – Sdružený bod pro připojení č. 2; 4 – Osa trubky pro připojení č. 2; 5 – Profil řezu
