Okruh chlazené vody obsahuje chladič a čerpadlo s proměnlivou rychlostí, které dodává chlazenou vodu. Chladič může být také chlazený vodou a v takovém případě je připojen k okruhu kondenzátu.
Požadované objekty
Okruh chlazené vody musí mít následující vlastnost.
- K okruhu musí být připojeno alespoň 1 chlazení.
Předpoklady návrhu
- Okruh chlazené vody může být provozován ve dvou režimech: v režimu chlazené vody s vysokou teplotou a chlazené vody s nízkou teplotou.
- Okruh chlazené vody bude fungovat jako okruh chlazené vody s vysokou teplotou pouze v případě, že se všechny komponenty běžně provozují při vyšších teplotách. V této oblasti se to týká pouze následujících objektů:
- Aktivní chlazený trám
- Pasivní chlazený trám
- Sálavý panel
- Pokud je v okruhu chlazené vody libovolný z následujících prvků, bude okruh fungovat jako okruh chlazené vody s nízkou teplotou.
- Chlazení chlazenou vodou vzduchového systému
- Čtyřtrubkový systém Fan Coil
- Chlazení chlazenou vodou jednotky ventilátoru
- Okruh chlazené vody bude fungovat jako okruh chlazené vody s vysokou teplotou pouze v případě, že se všechny komponenty běžně provozují při vyšších teplotách. V této oblasti se to týká pouze následujících objektů:
- Okruh chlazené vody má následující výchozí předpoklady teplot.
| Vlastnost | Hodnota | Poznámky |
|---|---|---|
| Teplota přívodného vysokoteplotního okruhu | 15 °C | Určeno vzduchovým systémem (obvykle 12,7778 °C). |
| Teplota vratného vysokoteplotního okruhu | 18,333 °C | Určeno vzduchovým systémem (ve výchozím nastavení obvykle mezi 12,7778 °C a 18,3333 °C). |
| Teplota přívodného nízkoteplotního okruhu | 6,6667 °C | |
| Teplota vratného nízkoteplotního okruhu | 15,5556 °C | Pokud je v systému zahrnuto topení horkou vodou, hodnota je nastavena okruhem horké vody. |

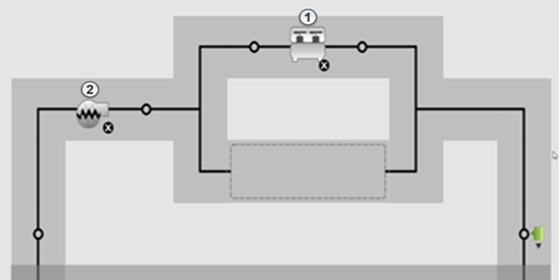

Konfigurace
- Chladič
- Čerpadlo
Okruh chlazené vody se skládá ze 2 hlavních komponent.
Chladič
Chladič může být chlazený vodou nebo vzduchem a má následující předpoklady.
| Vlastnost | Hodnota | Poznámky |
|---|---|---|
| Teplota opouštějící vody | Není k dispozici | Určeno návrhem okruhu uvedeným výše. |
| Minimální poměr zatížení součásti | 0.15 | |
| Řízení toku | Proměnná | Moduluje tok tak, aby vyhovoval nastavenému bodu. |
| COP | 5.5 | |
| Vstupní teplota kondenzátu | Není k dispozici | Určeno okruhem kondenzátu (obvykle 29,44 °C). |
Čerpadlo
Čerpadlo má ve výchozí konfiguraci chladiče následující předpoklady.
| Vlastnost | Hodnota | Poznámky |
|---|---|---|
| Zvýšení tlaku | 179344,014 Pa | |
| Typ toku | Proměnná rychlost | |
| Řízení toku | Přerušovaný | Spuštěno jen v případě potřeby. |
