Vytvořte kontextovou analýzu osvětlení modelu.

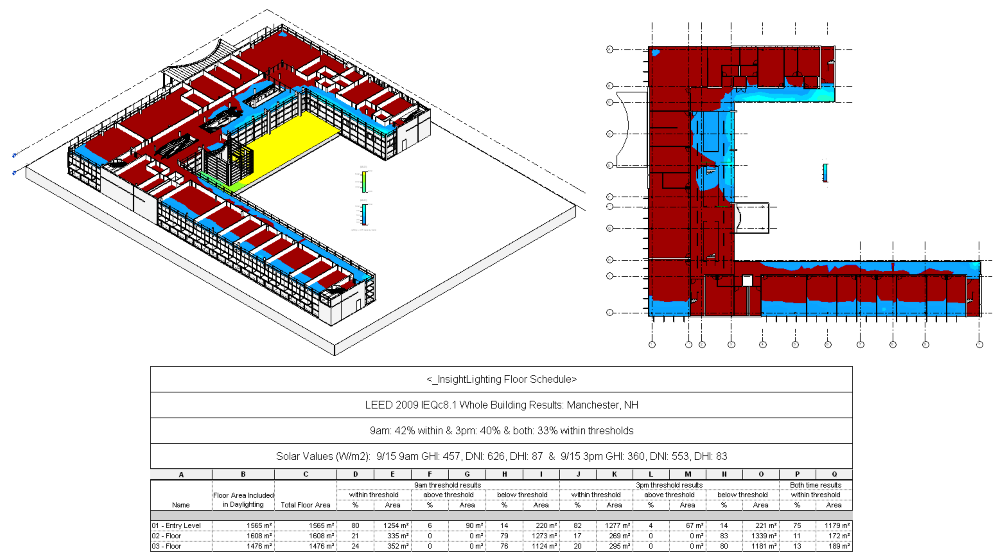

Analýza osvětlení využívá službu Autodesk® Construction Cloud k zajištění výsledků analýzy osvětlení v kontextu. Výsledky se použijí na 3D pohled a půdorysný pohled modelu. Výkazy se vytvoří automaticky, aby bylo možné model kontrolovat vzhledem k cílům osvětlení.
Aby bylo možné provést analýzu, musí být model složen ze stavebních prvků (stěn, podlah, střech, oken, obvodových plášťů atd.). Koncepční objemové modely nebudou fungovat. K vytvoření analytických rovin jsou vyžadovány prvky podlaží. Aby bylo možné vygenerovat výsledek analýzy, musí být v pohledu zahrnuta podlaží a musí být viditelná. Prvky místností jsou vyžadovány pro následující typy analýz:
- LEED v4 EQc7 opt1 (sDA+ASE)
- Samostatné denní světlo (náhled sDA)
- Přístup slunečního světla
Jiné typy analýz nevyžadují místnosti, ale při práci s výsledky a výkazy mohou být vhodné. Při spuštění typu analýzy, která nevyžaduje prvky místností, se zobrazí upozornění, ale můžete pokračovat v analýze bez umístění místností do modelu.
Při práci s připojenými modely musí být podlaží a místnosti součástí hostitelského modelu. Všechny ostatní prvky mohou být připojeny k prvkům modelu. Pokud jsou podlaží a místnosti v připojeném modelu, analýza se nezdaří.
Pokud model obsahuje možnosti návrhu, bude analyzována geometrie viditelná v zobrazení modelu _InsightLighting v době spuštění analýzy.
V modelu je možné spustit různé typy analýz. Výsledky analýzy se použijí na zobrazení po výpočtu výsledků.
| Typ analýzy | Popis |
| Analýza intenzity osvětlení | Plná uživatelská kontrola nad datem, časem, prahem a výškou roviny analýzy. |
| Faktor denního světla | |
| Samostatné denní světlo (náhled sDA) | Ukázkový výpočet pro LEED v4 EQc7 opt1 (sDA a ASE). Snížené náklady a zkrácená doba výpočtu. |
| LEED 2009 IEQc8 opt1 | Automatické nastavení analýzy LEED 2009 IEQc8 opt1. |
| LEED v4 EQc7 opt1 (sDA+ASE) | Automatické nastavení analýzy LEED v4 EQc7 opt1 (sDA a ASE). |
| LEED EQc7 opt 2 | Automatické nastavení analýzy LEED v4 EQc7 opt2. |
| Přístup slunečního světla | Přizpůsobitelná doba studie oslunění. |
