Okruh horké vody dodává horkou vodu pomocí bojleru a čerpadla s proměnlivou rychlostí.
Požadované objekty
Okruh horké vody musí mít následující vlastnost.
- K okruhu musí být připojen alespoň 1 topení horkou vodou.
Předpoklady návrhu
- Okruh horké vody má následující výchozí předpoklady teplot.
| Vlastnost | Hodnota | Poznámky |
|---|---|---|
| Teplota na přívodu do okruhu | 60 °C | Určeno vzduchovým systémem (obvykle 12,7778 °C). |
| Teplota při návratu do okruhu | 43,33 °C | Určeno vzduchovým systémem (ve výchozím nastavení obvykle mezi 12,7778 °C a 18,3333 °C). |
Konfigurace

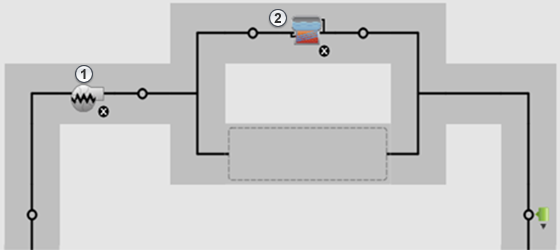

Okruh horké vody se skládá ze 2 hlavních komponent.
- Bojler
- Čerpadlo
Bojler
Bojler má provozní teploty obvyklé pro kondenzační kotel.
| Vlastnost | Hodnota | Poznámky |
|---|---|---|
| Teplota opouštějící vody | 60 °C | Určeno návrhem okruhu uvedeným výše. |
| Tepelná účinnost | 0.92 | |
| Řízení toku | Proměnná | Moduluje tok, tak aby vyhovoval nastavenému bodu. |
Čerpadlo
Pokud je čerpadlo ve výchozí konfiguraci, má následující předpoklady.
| Zvýšení tlaku | 179344,014 Pa | |
| Účinnost motoru | 90% | |
| Typ toku | Proměnná rychlost | |
| Řízení toku | Přerušovaný | Spuštěno jen v případě potřeby. |
