Energetický analytický model je speciální forma geometrie použitá pro moduly energetické simulace jako DOE 2.2 nebo EnergyPlus. Energetický analytický model umožňuje energetickou optimalizaci v aplikaci Revit.
Energetický analytický model je abstrakcí celkového tvaru a rozvržení budovy do výpočetní sítě. Tato síť zachytí všechny klíčové cesty a procesy přenosu tepla v rámci budovy.
V závislosti na schématu gbXML má energetický analytický model tři hlavní komponenty:
- Prostory jsou diskrétní objemy (hmoty) vzduchu, ve kterých dochází k tepelné ztrátě nebo zisku. Tyto tepelné změny jsou způsobeny interními procesy, například obsazeností, osvětlením, zařízením a vzduchotechnikou, stejně jako tepelná výměna s jinými prostory a s vnějším prostředím.
- Povrchy jsou cesty přenosu tepla do nebo z každého prostoru, včetně povrchů mezi vnitřními prostory a vnějším prostředím.
- Zóny jsou skupiny prostorů sloužící k určení některých společných rysů mezi těmito prostory. Zóny mohou například představovat prostory se stejnou orientací, stejnou funkcí nebo obsluhou pomocí stejného systému vzduchotechniky.

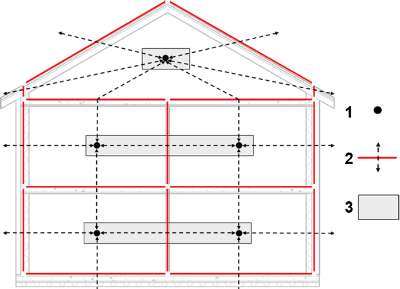

Například následující vyobrazení zobrazuje prostory (1), povrchy (2) a zóny (3) jako výpočetní sítě v energetickém analytickém modelu.
