Cirkulace v kondenzátoru

Okruh kondenzátu zajišťuje pomocí chladicích věží přívod chlazené vody do elektrických chladičů chlazených vodou v okruhu chlazené vody.

Požadované objekty

Okruh kondenzátu musí mít následující vlastnost.

• K okruhu musí být připojen alespoň 1 požadující objekt, například chladič nebo tepelné čerpadlo zdroje vody (WSHP).

Předpoklady návrhu

• Okruh kondenzátu může fungovat ve dvou následujících režimech.

  Okruh kondenzátu pouze pro chlazení

  • Kondenzát funguje v tomto režimu v případě, že je k němu připojeno zařízení sloužící pouze k chlazení.
  • Okruh kondenzátu pouze pro chlazení má následující výchozí předpoklady teplot.

    Vlastnost	Hodnota	Poznámky
    Teplota přívodu v návrhu	29,44 °C
    Rozsah návrhu	5,56 °C
    Typ řízení provozu	Obnovení venkovního mokrého teploměru
    Provozní přístupová teplota	3,89 °C

  Okruh kondenzátu s chlazením a doplňujícím ohřevem

  • Kondenzát funguje v tomto režimu v případě, že okruh kondenzátu obsahuje kondenzátor proměnného průtoku chladiva (VRF) nebo objekt WHSP.

Konfigurace

Existují 2 konfigurace pro každou ze dvou následujících operací okruhu kondenzátu.

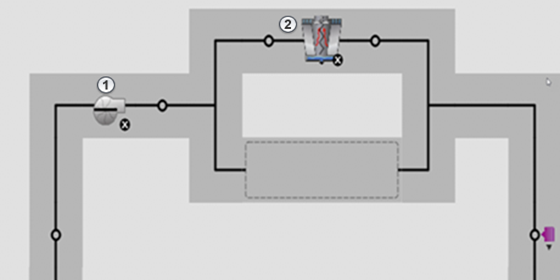

Pouze chlazení

1. Čerpadlo
2. Chladicí věž

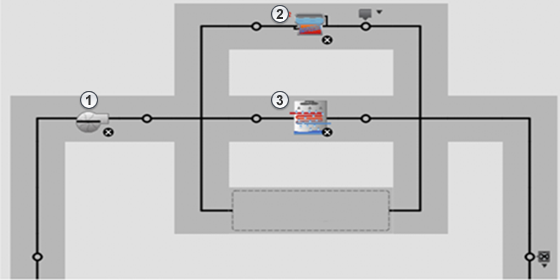

okruh kondenzátu s chlazením a doplňujícím ohřevem

1. Čerpadlo
2. Bojler
3. Kapalinový chladič

Čerpadlo

Čerpadlo má následující předpoklady.

Vlastnost	Hodnota	Poznámky
Zvýšení tlaku	148556,625 Pa
Typ toku	Konstantní rychlost
Řízení toku	Přerušovaný	Spuštěno jen v případě potřeby.

Chladicí věž

Čerpadlo má následující předpoklady.

Vlastnost	Hodnota	Poznámky
Typ ventilátoru	Proměnná rychlost
Přístup návrhu	3,8888889 °C
Rozsah teplot v návrhu	5,55555556 °C

Kapalinový chladič

Čerpadlo má následující předpoklady.

Vlastnost	Hodnota	Poznámky
Typ ventilátoru	Konstantní rychlost

Bojler

Čerpadlo má následující předpoklady.

Vlastnost	Hodnota	Poznámky
Teplota přívodu v návrhu	21,11 °C
Účinnost	96%
Průtokový režim	Konstantní
