Systémové zóny jsou grafické prvky používané k vyznačení oblastí budovy, které budou obsluhovány určitými analytickými systémy a zařízením zóny.
Při vytváření energetického analytického modelu se ke všem uzavřeným objemům ve 3D geometrii přidají analytické prostory. Každý analytický prostor je přiřazen k libovolné systémové zóně, která je uvnitř nebo se dotýká. Vazba se zobrazí v systémovém prohlížeči.
Přidání systémové zóny
- Klikněte na kartu Analyzovat
panel Energetická optimalizace Systémová zóna
.
Je zapnut režim náčrtu.

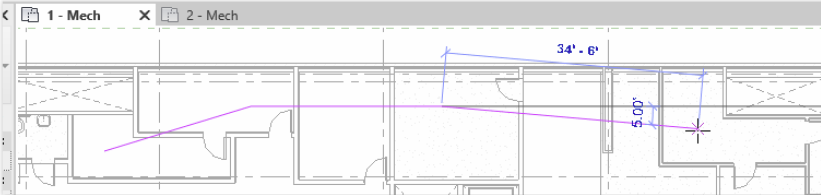

- Nakreslete čáry a tvary podle potřeby skrz každou místnost, která by měla být zahrnuta v oblasti obsluhované určitým analytickým systémem. Zahrnuta je každá místnost nebo prostor, který se dotýká čáry.
- Kliknutím na tlačítko Dokončit ukončete režim úprav.

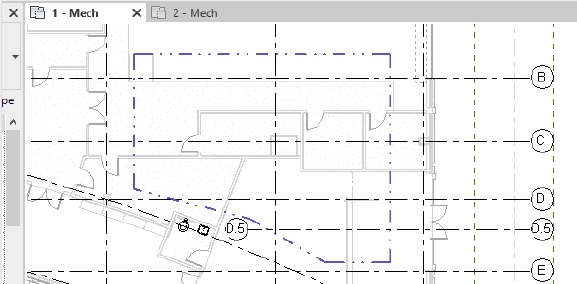

Systémová zóna je umístěna. Chcete-li přepsat nastavení zobrazení, použijte na kartě Kategorie analytického modelu dialog Přepsání viditelnosti/zobrazení.
- Výběrem systémové zóny zobrazte její vlastnosti a přiřaďte zařízení zóny.

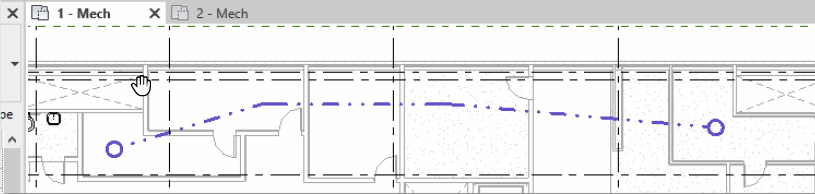

Můžete přidat systémovou zónu jako 2D tvar pomocí nástrojů dostupných v režimu náčrtu. Cokoli uvnitř tvaru nebo dotýkající se tvaru bude součástí systémové zóny.
Poznámka: Chcete-li vybranou systémovou zónu přesunout do správného odsazení, můžete upravit parametr Odsazení podlaží na paletě Vlastnosti. Výchozí hodnota je 4 stopy nebo 1,2 metru.
