Pokud potřebujete podrobné informace o zatíženích a psychrometrii, vytvořte výkaz zatížení, abyste mohli provést dimenzování vybavení vzduchotechniky.

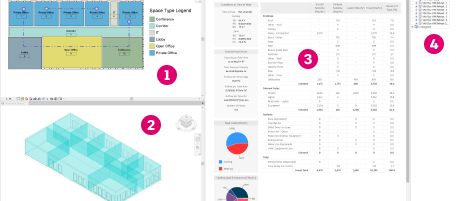

V aplikaci Revit můžete:
Zobrazení půdorysu podlaží
Zobrazení 3D pohledu
Prozkoumání výsledků zatížení a psychrometrie
Prozkoumání schématu analýzy systému
Výkaz zatížení obsahuje tři hlavní části: Souhrn zatížení zóny, Souhrn systémového zatížení a Psychrometrie návrhu.
- Zjistit, co přispívá k zatížení.
- Poskytnout metriky QA/QC vysoké úrovně při technických kontrolách.
- Zjistit celkové zjevné (okamžité a s prodlevou), skryté a celkové zatížení pro systémy dimenzování.
Pomocí výkazu Psychrometrie návrhu můžete prozkoumat psychrometrický cyklus vzduchu procházejícího systémem a vyhodnotit, zda cyklus odpovídá očekáváním. Ve výkazu jsou uvedeny různé fyzikální a termodynamické vlastnosti vzduchu při konstantním tlaku, které usnadňují řešení potíží.
- Vybrat systém jednotek pro zobrazení dat: jednotky aplikace Revit, britské jednotky (IP) nebo metrické jednotky (SI).
- Vytisknout výkaz ve formátu PDF.
Souhrn zatížení zóny

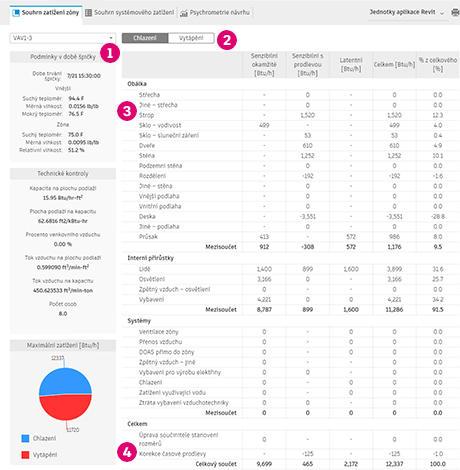

Souhrn zatížení zóny umožňuje vybrat zónu, kterou chcete prozkoumat v levé horní části , a také přepínat mezi zátěží chlazení a vytápění . Tabulka ve výkazu ukazuje příspěvek zatížení z každého kategorického pododdílu . Celkový součet zobrazuje celkové zjevné (s prodlevou a okamžité), celkové skryté a celkové zatížení pro použití při dimenzování komponent .

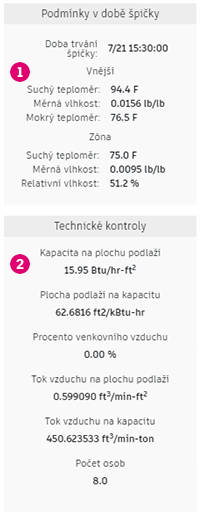

Výkaz obsahuje pododdíl, který podrobně popisuje podmínky prostředí během špičky a několik metrik vysoké úrovně pro účely QA/QC .

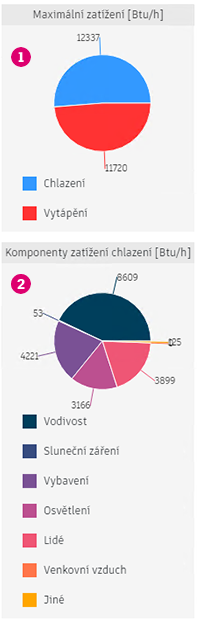

Výsečové grafy poskytují:
Vizuální pomůcku, která pomáhá pochopit špičkové zatížení při chlazení a vytápění ve vzájemném vztahu.
Celkový součet podobně souvisejících zdrojů zatížení.
Souhrn systémového zatížení
Souhrn systémového zatížení obsahuje podobné informace jako souhrn zatížení zóny s následujícími dalšími údaji:
Teplota vzduchu v různých bodech systému
Proudění vzduchu hlavního ventilátoru a ventilační průtok
Psychrometrie návrhu

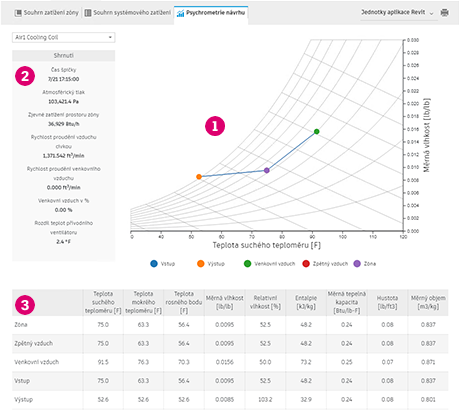

Výkaz Psychrometrie návrhu zobrazuje body stavu psychrometrie vzduchu pro každý systém, který obsahuje chladič. Tato zpráva primárně ukazuje psychrometrický diagram, který zobrazuje stav vzduchu v každém bodě systému . Souhrnná tabulka obsahuje různé související vlastnosti systému . A konečně tabulka pod grafem poskytuje konkrétní hodnoty pro body stavu psychrometrie při konstantním tlaku zobrazeném v grafu .
