Fotometrie usnadňuje definování viditelného světla, které se zobrazuje na rendrovaném obrázku modelu budovy.
Videofilm: Určení souboru IES jako zdroje světla
V aplikaci Revit fotometrie představuje parametry, které slouží k vytváření rodin realistických osvětlovacích těles. Fotometrie dostupná pro určitá osvětlovací tělesa závisí na definici zdroje světla. Patří mezi ně parametry Faktor světelné ztráty, Počáteční intenzita, Řízení počáteční barvy.
Pokud zadáte, že rozptýlení světla zdroje světla má být fotometrické, můžete určit soubor IES. Soubor IES je textový soubor, který dodává výrobce osvětlení. Soubor popisuje intenzitu zdroje světla v bodech na sférické osnově. Popisuje také geometrii, jak světlo vychází z osvětlovacího tělesa (fotometrická síť).
Tip: Chcete-li při vytváření rodiny osvětlovacích těles, ve které je fotometrický tvar zdroje světla definován pomocí souboru IES, dosáhnout co nejlepších výsledků, umístěte zdroj světla pod otvor tělesa tak, aby se nedotýkal geometrie tělesa.

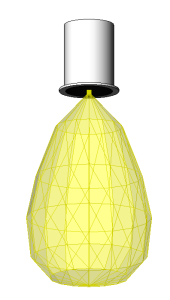

Fotometrická síť pro zdroj světla
Aplikace Revit používá soubor IES k vytvoření fotometrické sítě pro znázornění zdroje světla. Obvykle soubory IES vytvářejí přesnější výsledky osvětlení na rendrovaných obrázcích. Informace o formátu souboru IES naleznete na webu http://www.ies.org.
