Přidání textové poznámky

Při přidání textových poznámek do výkresu lze řídit zobrazení odkazových čar, zalomení textu a formátu textu.

Poznámka: V důsledku změny způsobu zpracování textu v systému Windows 10 v porovnání se staršími verzemi systému Windows si při otevírání modelů nebo práci na nich ve více operačních systémech můžete všimnout určitých nekonzistencí. Například při práci na modelech se sdílením práce. Tyto problémy, ke kterým patří například změna řádkování a zalamování řádků, se týkají pouze některých písem.

Doporučujeme, aby všechny pracovní stanice přistupující k modelu se sdílením práce používaly stejnou verzi systému Windows, v jaké byl projekt zahájen nebo upgradován.

Videofilm: Použití nástrojů pro vylepšení textu

  1. Klikněte na kartu Poznámkapanel Text (Text).

    Ukazatel myši se změní na textový nástroj .

  2. Na panelu Odkaz klikněte na některou možnost pro odkazovou čáru:
    • (Žádný odkaz): výchozí odkaz,
    • (Jeden úsek),
    • (Dva úseky),
    • (Zakřivené). Chcete-li změnit tvar zakřivení, přetáhněte ovládací prvek ohybu.
    Tip: Pokud vložíte textovou poznámku s odkazem, poslední bod odkazu se přichytává ke všem možným bodům odkazů okolních textových poznámek. Umístěná textová poznámka bez odkazu se přichytává k počátkům textu okolních textových poznámek či štítků. Počátek je bod, který závisí na zarovnání textu (doleva, doprava nebo na střed).
  3. Na panelu Odkaz klikněte na levý bod připojení a na pravý bod připojení:
    • (Odkaz vlevo nahoře),
    • (Odkaz vlevo uprostřed),
    • (Odkaz vlevo dole),
    • (Odkaz vpravo nahoře),
    • (Odkaz vpravo uprostřed),
    • (Odkaz vpravo dole).
    Poznámka: Výchozími body připojení jsou levý horní a pravý dolní bod. Výchozí nastavení však lze změnit.
  4. Na panelu Odstavec klikněte na svislé zarovnání:
    • (Zarovnat nahoru)
    • (Zarovnat na střed)
    • (Zarovnat dolů)
  5. Na panelu Odstavec klikněte na horizontální zarovnání:
    • (Zarovnat doleva)
    • (Zarovnat na střed)
    • (Zarovnat doprava)
  6. Proveďte jednu z následujících akcí:
    • Pro zalomený text. Kliknutím a tažením vytvořte textové pole. Textové pole určuje šířku textové poznámky. Text se bude po dosažení hranice poznámky zalamovat. Jedná se o doporučený způsob pro velké bloky textu. Umožňuje vyhnout se ručnímu odstraňování konců řádků.
    • Pro nezalomený text. Jedním kliknutím umístěte poznámku. Aplikace Revit vloží textové pole sloužící k zápisu.

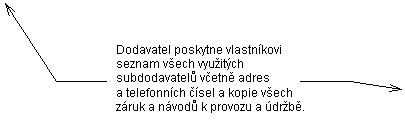

    • Pro textovou poznámku s odkazovou čarou tvořenou jedním segmentem nebo zakřivenou odkazovou čarou. Kliknutím umístěte konec odkazu, nakreslete odkazovou čáru a poté klikněte na ukazatel (pro nezalomený text) nebo jej přetáhněte (pro zalomený text).
    • Pro textovou poznámku s odkazovou čarou tvořenou dvěma segmenty. Kliknutím umístěte konec odkazu, klikněte v místě požadovaného ohybu a poté odkazovou čáru dokončete kliknutím na ukazatel (pro nezalomený text) nebo jeho přetažením (pro zalomený text).
  7. (Volitelně) Na panelu Písmo klikněte na typ písma textu:
    • (Tučné), případně stiskněte kombinaci kláves Ctrl+B,
    • (Kurzíva), případně stiskněte kombinaci kláves Ctrl+I,
    • (Podtržené), případně stiskněte kombinaci kláves Ctrl+U,
    • (Všechna velká písmena), případně stiskněte kombinaci kláves Ctrl+Shift+A.
  8. (Volitelně) Chcete-li v poznámce vytvořit seznam, klikněte na panelu Odstavec na styl seznamu:
    • (Žádný),
    • (Odrážky),
    • (Číslování),
    • (Malá písmena),
    • (Velká písmena).
  9. Zadejte text a poté poznámku ukončete kliknutím kdekoli v pohledu.

    Ovládací prvky textové poznámky zůstanou aktivní, takže je možné změnit polohu a šířku poznámky.

  10. Dvojím stisknutím klávesy ESC příkaz ukončete.
