Vlastnost Disciplína určuje, jak se prvky specifické pro disciplínu zobrazení v pohledu.
Pomocí vlastnosti Disciplína můžete ovládat následující chování:
- které kategorie prvků se zobrazují v pohledu na základě souvisejících disciplín,
- které popisky pohledů se zobrazují v pohledu,
- zda lze pomocí rozsahu pohledu a jeho roviny řezu ovládat zobrazení prvků v půdorysných pohledech,
- zda budou u pohledu použity automaticky skryté čáry.
Vlastnost Disciplína ovlivňuje pohledy, ať používáte jeden model, který obsahuje více disciplín, nebo připojení modelů k dalším modelům specifickým pro disciplínu.
Tento parametr můžete použít také k uspořádání pohledů v Prohlížeči projektu. Viz část Uspořádání pohledů v Prohlížeči projektu.
Chcete-li vlastnost Disciplína nastavit pro daný pohled, vyberte jeho název v Prohlížeči projektu nebo pohled otevřete. Na paletě Vlastnosti je vlastnost Disciplína uvedena v části Grafika. Vyberte hodnotu ze seznamu.

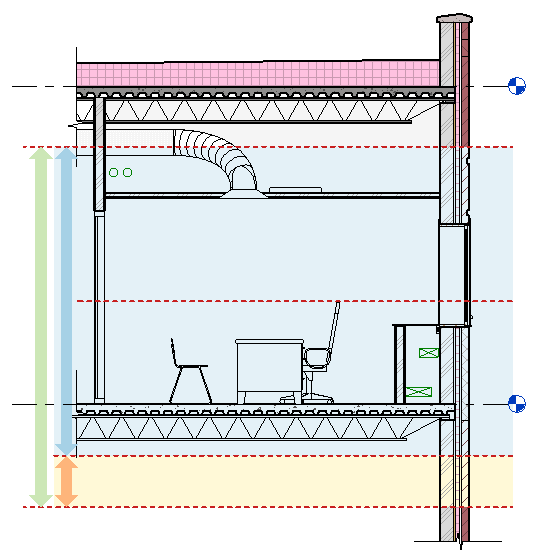

Níže uvedené příklady jsou založeny na modelu, ve kterém následuje půdorys řezu podlaží 1. V půdorysu řezu značí zelená šipka rozsah celého pohledu pro odpovídající půdorysné pohledy. Modrá šipka označuje rozsah primárního pohledu, který byl rozšířen do volného prostoru nad podhledem a pod podlažím 1. Oranžová šipka označuje hloubku pohledu. (Viz část Rozsah pohledu.) V níže zobrazeném vzoru půdorysných pohledů je úroveň detailu nastavena na možnost Jemný, takže ilustrace strojírenských prvků a prvků elektroinstalace a trubek jsou lépe zobrazeny.
Podle potřeby si můžete model stáhnout, abyste lépe porozuměli tomu, jak vlastnost Disciplína ovlivňuje pohledy: view_discipline_example.rvt
Převzetí disciplíny původního pohledu
Když vytvoříte pohled založený na existujícím pohledu, nový pohled převezme disciplínu původního pohledu. Toto pravidlo platí pro pohledy detailů, řezy a bokorysné a duplicitní pohledy.
Předpokládejme například, že otevřete konstrukční půdorysný pohled (půdorysný pohled, jehož vlastnost Disciplína je nastavena na hodnotu Konstrukce) a použijete nástroj Řez k vytvoření řezu půdorysného pohledu. Vlastnost Disciplína nového řezu je nastavena na možnost Konstrukce.
Popisky pohledů (symboly použité k označení řezů, výšek a detailů) se zobrazují v pohledu, pouze pokud se disciplína aktuálního pohledu shoduje s disciplínou cílových pohledů. Viz níže uvedené příklady.
Disciplína Architektura
Pokud je vlastnost Disciplína nastavena na hodnotu Architektura:
- Všechny kategorie prvků se zobrazují v pohledu bez ohledu na související disciplíny.
V pohledu jsou například zobrazeny architektonické a konstrukční sloupy a také strojírenské prvky a prvky elektroinstalace a trubek.
- V půdorysných pohledech lze pomocí rozsahu pohledu a jeho roviny řezu ovládat zobrazení prvků v pohledu.
- V půdorysných pohledech jsou zobrazeny popisky pohledů pouze pro architektonické detaily, řezy a výšky.
- Pokud je vlastnost pohledu Zobrazit skryté hrany nastavena na hodnotu Podle disciplíny (výchozí nastavení), automaticky skryté hrany se nezobrazují.

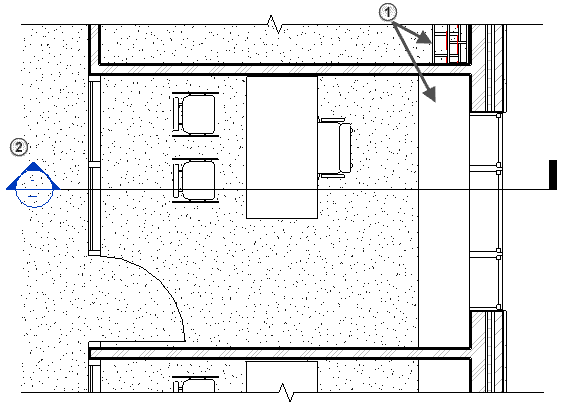

Příklady: V následujícím architektonickém půdorysu podlaží:
Na jedné straně stěny jsou kabelové lávky odkryté. Na druhé straně stěny jsou kabelové lávky zakryté architektonickým překrytím.
Popisek se zobrazí u řezu, jehož vlastnost Disciplína je nastavena na hodnotu Architektura. V půdorysu se nezobrazují popisky u pohledů přiřazených k jiným disciplínám.
Disciplína Konstrukce
Pokud je vlastnost Disciplína nastavena na hodnotu Konstrukce:
- Všechny kategorie prvků se zobrazují v pohledu bez ohledu na související disciplíny. Nenosné stěny jsou skryté.
V pohledu jsou například zobrazeny architektonické a konstrukční sloupy a také strojírenské prvky a prvky elektroinstalace a trubek.
- V půdorysných pohledech lze pomocí rozsahu pohledu a jeho roviny řezu ovládat zobrazení prvků v pohledu.
- V půdorysných pohledech jsou zobrazeny popisky pohledů pouze pro konstrukční detaily, řezy a výšky.
- Pokud je vlastnost pohledu Zobrazit skryté hrany nastavena na hodnotu Podle disciplíny (výchozí nastavení), automaticky skryté hrany se v pohledu zobrazují.

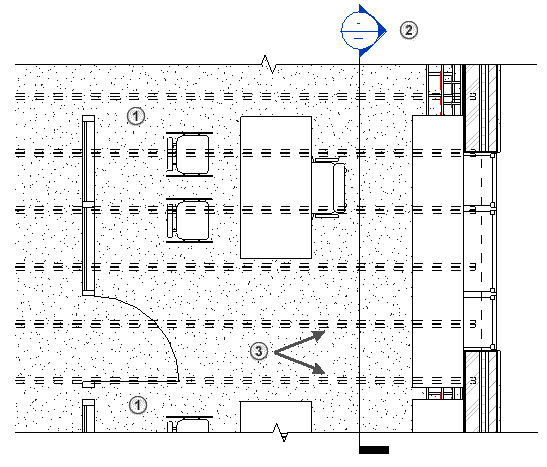

Příklady: V následujícím konstrukčním půdorysném pohledu:
Nenosné stěny se nezobrazují. (Porovnejte s architektonickým půdorysem zobrazeným výše).
Popisek se zobrazí u řezu, jehož vlastnost Disciplína je nastavena na hodnotu Konstrukce. V půdorysu se nezobrazují popisky u pohledů přiřazených k jiným disciplínám.
Skryté hrany se zobrazí stejně jako prvky rámových konstrukcí pod podlažím, protože rozsah pohledu půdorysu zasahuje také pod podlaží 1.
Disciplína Mechanické, Elektroinstalace a Domovní instalace
Pokud je vlastnost Disciplína nastavena na hodnotu Mechanické, Elektroinstalace nebo Domovní instalace:
- Prvky z mechanické, elektroinstalační a potrubní kategorie se zobrazí v pohledu podle nastavení pod položkou Styly objektů.
- Stropní prvky nejsou v půdorysných pohledech zobrazeny.
- Všechny ostatní kategorie se zobrazí v půltónech. K výběru prvků v půltónech nelze použít výběrové okno. Každý prvek v půltónu je nutné vybrat samostatně.
- Pohledy půdorysů podlaží, pohledy detailů, většina mechanických, elektroinstalačních prvků a prvků trubek v rozsahu pohledu je nakreslena na horní části jiných prvků bez ohledu na to, zda je protíná rovina řezu. Zařizovací předměty však takovým způsobem jiné prvky nepřekrývají.
- V půdorysných pohledech jsou zobrazeny popisky pohledů pouze pro detaily, řezy a výšky s odpovídajícími disciplínami.
- Skryté hrany prvků jsou určeny následovně:
- Pro mechanické a elektroinstalační prvky a prvky trubek jsou skryté hrany zobrazeny v pohledu na základě vlastnosti pohledu Zobrazit skryté hrany a dalším nastavení v podokně Skrytá hrana dialogu Mechanická nastavení a Nastavení elektroinstalace.
- U prvků všech ostatních kategorií se skryté hrany nezobrazují. U těchto prvků jsou nástroje Zobrazit skryté hrany a Odstranit skryté hrany na pásu karet zakázány.
- Nastavení Vnitřní mezera a Vnější mezera (skrytí) pro mechanické a elektroinstalační prvky a prvky trubek jsou definována pomocí podokna Skrytá hrana v dialogu Mechanická nastavení a Nastavení elektroinstalace.

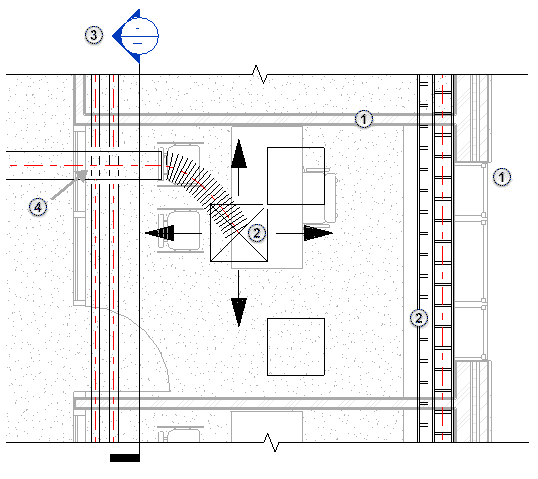

Příklady: V následujícím mechanickém půdorysném pohledu:
Architektonické a konstrukční prvky (stěny, dveře, okna, nábytek), se zobrazí v půltónech na základě rozsahu pohledu. Stropní prvky nejsou v pohledech zobrazeny.
Mechanické a elektroinstalační prvky a prvky trubek se zobrazují na základě definování pomocí položky Styly objektů. Tyto prvky překrývají jiné prvky bez ohledu na jejich aktuální vertikální umístění v modelu.
Popisek se zobrazí u řezu, jehož vlastnost Disciplína je nastavena na hodnotu Mechanické. V půdorysu se nezobrazují popisky u pohledů přiřazených k jiným disciplínám.
Skryté hrany pro mechanické a elektroinstalační prvky a prvky trubek se v pohledu zobrazí.
Disciplína Koordinace
Pokud je vlastnost Disciplína nastavena na hodnotu Koordinace:
- Všechny kategorie prvků se zobrazují v pohledu bez ohledu na související disciplíny.
V pohledu jsou například zobrazeny architektonické a konstrukční sloupy a také strojírenské prvky a prvky elektroinstalace a trubek.
- V půdorysných pohledech lze pomocí rozsahu pohledu a jeho roviny řezu ovládat zobrazení většiny prvků v pohledu.
Některé mechanické a elektroinstalační prvky a prvky trubek v rozsahu pohledu se zobrazí bez ohledu na to, zda je protíná rovina řezu.
Mechanické a elektroinstalační prvky a prvky trubek, které jsou nad rovinou řezu, jsou nakresleny na horní části jiných prvků. Pořadí kreslení těchto prvků je definováno podle relativních výšek z podlaží pohledu. Pokud se tyto prvky zobrazí pod rovinou řezu, jsou nakresleny s ohledem na vzdálenost od roviny řezu.
- V půdorysných pohledech jsou zobrazeny popisky pohledů pro detaily, řezy a výšky všech disciplín.
- Pokud je vlastnost pohledu Zobrazit skryté hrany nastavena na hodnotu Podle disciplíny (výchozí nastavení), automaticky skryté hrany se v pohledu nezobrazí.
Příklady: V následujícím půdorysném pohledu koordinace:
Prvky všech disciplín se zobrazí v pohledu dle jeho rozsahu.
Mechanické a elektroinstalační prvky a prvky trubek se zobrazí a překryjí jiné prvky podle výše popsaných pravidel.
Popisky jsou zobrazeny u řezů pro všechny disciplíny.
