Nástroj Otočit slouží k otáčení řezu nebo orientovaného kvádru.
- Otevře pohled projektu, kde byl vytvořen řez (detail) nebo orientovaný kvádr, který chcete otočit.
- Vyberte řez (detail) nebo orientovaný kvádr. V horní čáře výběru se zobrazí úchyt tvaru otáčení umístěný v rohu.
Příklady:

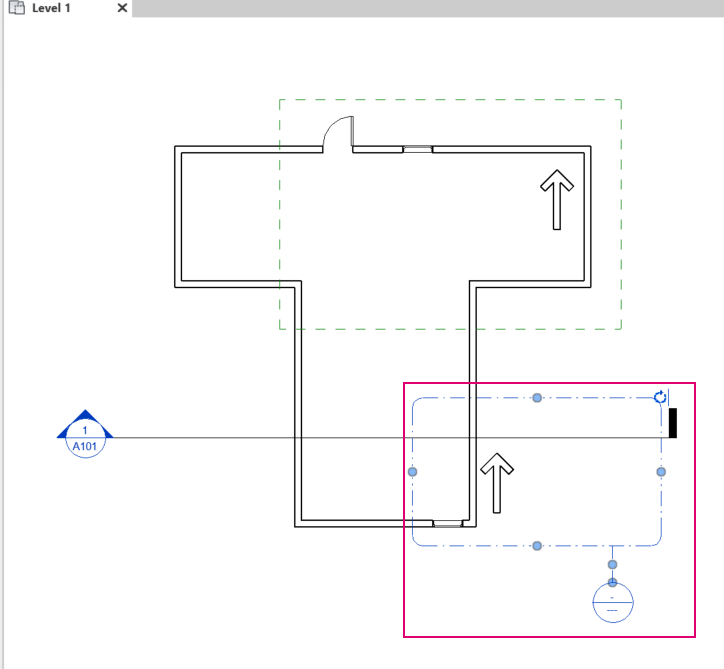

Vybraný detail

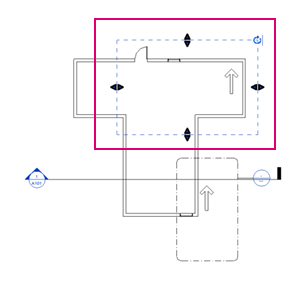

Vybraný orientovaný kvádr
- Klikněte na kartu Upravit <typ pohledu>
panel Upravit
(Otočit).
- Otočte výběr. Tato akce ovlivní pouze pohled, nikoli prvky uvnitř něj.
- V pohledu detailu nebo orientovaného kvádru projektu se oříznutá oblast zobrazí s horní částí výběru v horní části obrazovky.
Příklad: Pohledy po otočení pod úhlem 90 stupňů
Otočený detail zobrazený v pohledu projektu, kde byl vytvořen.
Otočený detail zobrazený v pohledu detailu

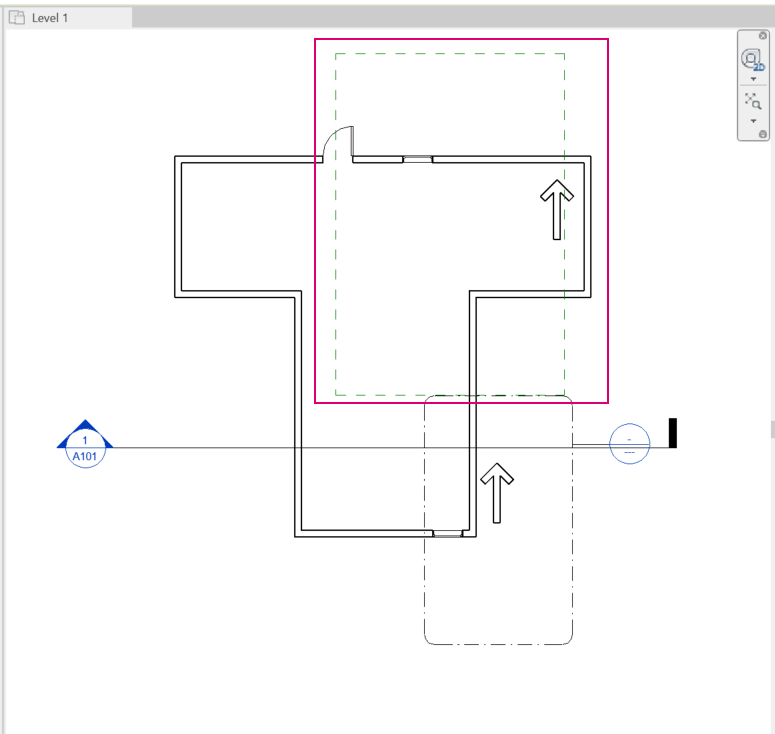

Otočený orientovaný kvádr zobrazený v pohledu projektu, kde byl vytvořen.

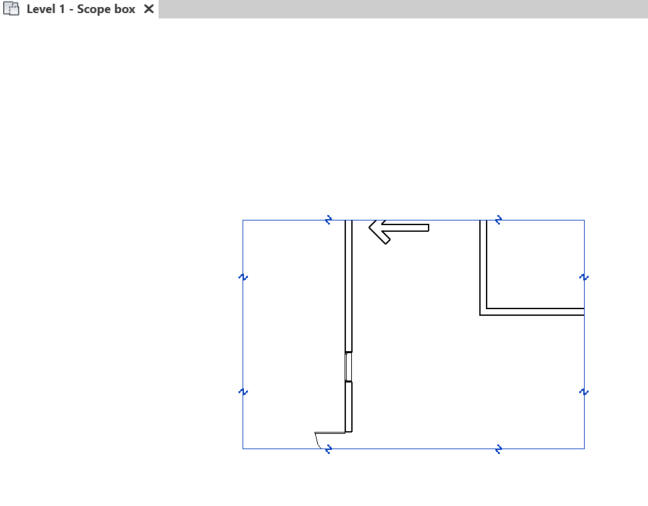

Otočený orientovaný kvádr zobrazený v pohledu orientovaného kvádru
