Definování tvaru zdroje světla

Tvar zdroje světla určuje, jaký tvar bude mít světlo vydávané osvětlovacím tělesem.

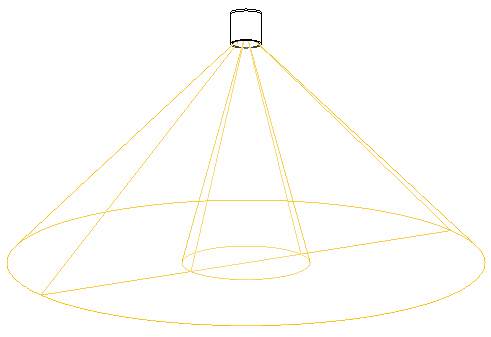

Na následujícím obrázku jsou například znázorněny dva různé tvary zdrojů světla.

Poznámka: Editor rodin je jediné místo, kde je možné definovat tvar zdroje světla v rodině osvětlovacích těles. Tvar zdroje světla osvětlovacího tělesa není možné změnit v kontextu modelu.

Definování tvaru zdroje světla

1. Vytvořte rodinu osvětlovacího tělesa, nebo otevřete rodinu osvětlovacího tělesa, kterou chcete upravit.
2. Na kreslicí ploše vyberte zdroj světla.

   V Editoru rodin je zdroj světla obvykle znázorněn pomocí žlutého obrysu nebo tvaru.


   Poznámka: Pokud se v Editoru rodin zdroj světla nezobrazuje, není zdroj zapnut. Chcete-li jej zapnout, klikněte na kartu Vytvořitpanel VlastnostiKategorie a parametry rodiny, vyberte položku Zdroj světla a klikněte na tlačítko OK.
3. Klikněte na kartu Upravit | Zdroj světlapanel Osvětlení (Definice zdroje světla).

   Alternativně můžete na paletě Vlastnosti v poli Definice zdroje světla kliknout na možnost Upravit.

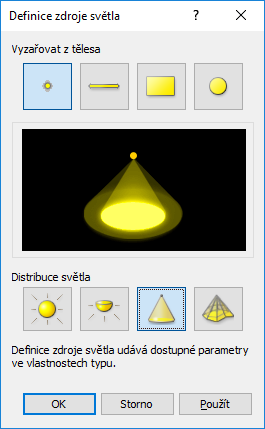

   Zobrazí se dialog Definice zdroje světla.


4. V části Vyzařovat z tvaru vyberte tvar světla, který bude vydáván ze zdroje světla: Bod, Úsečka, Obdélník nebo Kružnice.
5. V části Rozptýlení světla vyberte vzor rozptýlení světla: Sférické, Hemisférické, Reflektor, Fotometrická síť.
   Tip: Chcete-li k definování fotometrického tvaru zdroje světla použít soubor IES, vyberte možnost Fotometrická síť. Vzhledem k tomu, že jsou soubory IES založeny na konkrétních tělesech, je nejlepších výsledků dosaženo, pokud je zdroj světla umístěn pod otvorem tělesa a nedotýká se geometrie tělesa.

   Prostřední obrázek se změní, aby znázornil kombinované nastavení. Tato nastavení určují parametry, které jsou u zdroje světla dostupné.

6. Klikněte na tlačítko OK.

   Tvar obrysu zdroje světla se může na kreslicí ploše změnit v závislosti na vybraném nastavení definice zdroje světla.

7. Uložte změny do rodiny osvětlovacích těles.
