Pomocí pohledu schéma/kresba můžete vytvořit neasociované detaily specifické pro pohled, které nejsou součástí návrhu modelování.
Místo vytvoření odkazu, který následně doplníte o detaily, můžete vytvořit podmínky detailů, ve kterých není model potřebný (například detail přechodu koberce, který znázorňuje napojení koberce na dlažbu, nebo detaily střešní drenáže, které nejsou založeny na odkaze na střeše). Pro tento účel vytvořte pohled schéma/kresba.
V tomto pohledu můžete detaily vytvářet v různém měřítku (hrubém, středním či jemném) a používat nástroje pro 2D detaily: čáry detailů, oblasti detailů, komponenty detailů, izolaci, referenční roviny, kóty, symboly a text. Jedná se o zcela shodné nástroje, jaké se používají k vytvoření detailního pohledu. V pohledech schéma/kresba však nejsou zobrazeny žádné prvky modelu. Pohled schéma/kresba vytvořený v projektu je uložen společně s projektem.
- Pohledy schéma/kresba jsou podobně jako jiné pohledy uvedeny v Prohlížeči projektu v části Pohledy schéma/kresba.
- Veškeré nástroje pro tvorbu detailů používané v detailních pohledech jsou dostupné také v pohledech schéma/kresba.
- Všechny odkazy umístěné do pohledu schéma/kresba musí být referenčními odkazy.
- Při duplikování výkresů s pohledy schéma/kresba nebudou tyto pohledy duplikovány ani umístěny na nový výkres, pokud nevyužijete možnost duplikování pohledů s detaily. Viz téma Duplikování výkresu.
- Přestože pohledy schéma/kresba nejsou spojeny s modelem, můžete je přetáhnout z prohlížeče do výkresu.
Při používání pohledů schéma/kresba zvažte následující skutečnosti:
Ukázka pohledu schéma/kresba

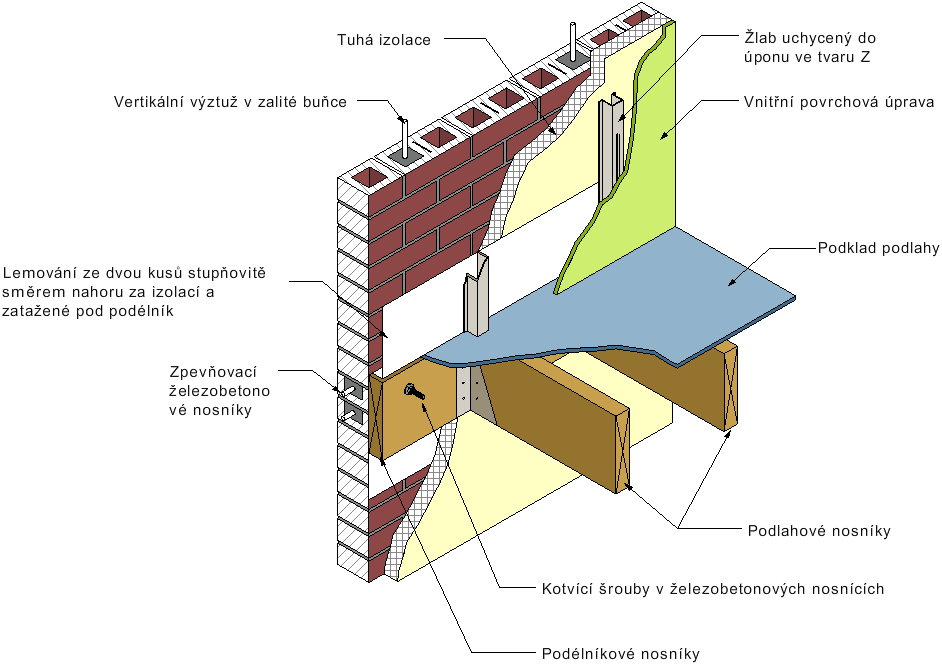

Na následujícím obrázku je uveden ukázkový pohled schéma/kresba vytvořený pomocí nástrojů pro tvorbu 2D detailů v aplikaci Revit. Nejedná se o 3D pohled.
