Změna pohledu na výkres

Aktuální pohled můžete změnit na kompatibilní pohled přímo ze seznamu pohledů.

Videofilm: Změna pohledu na výkres

Chcete-li změnit aktuální pohled na kompatibilní pohled:

1. Otevře výkres.
2. Na kreslicí ploše vyberte pohled na výkres.

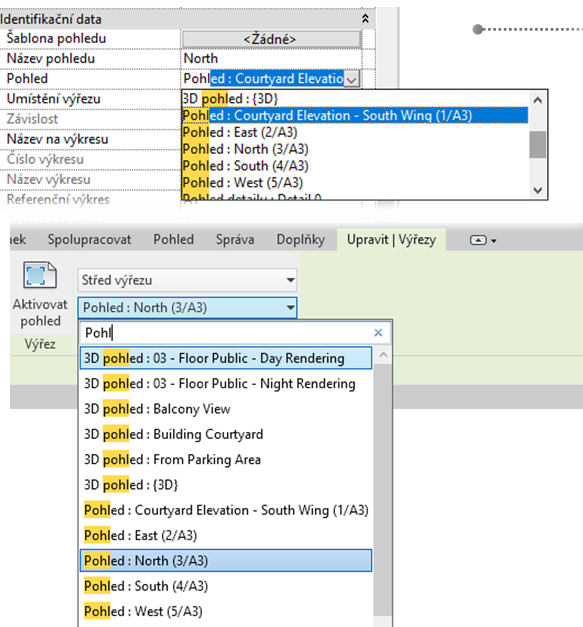

3. Na kartě Upravit | Výřezy -> panel Výřez -> Umístění a pohled vyberte pohled v rozevíracím seznamu.

NEBO

Na paletě Vlastnosti pohledu -> Identifikační data -> Pohled vyberte pohled v rozevíracím seznamu.

Tip: V seznamu lze také vyhledávat a filtrovat.

Parametr Umístění výřezu má dvě možnosti:

• Střed výřezu: Výchozí hodnota pro všechny instance výřezu. Při změně pohledu bude pro změnu umístění použit střed výřezu.
• Zobrazit počátek: Možnost, která změní pohled pomocí počátku každého pohledu. To je užitečné zejména u určitých typů pohledů, například půdorysných pohledů, pokud upřednostňujete zarovnání geometrie v pohledu mezi výkresy.

Typy pohledů, u kterých je podporována změna pohledu:

• 3D pohledy
• Půdorysy ploch
• Půdorysy stropů
• Detailní pohledy
• Pohled schéma/kresba
• Výšky
• Půdorysy podlaží
• Grafické výkazy sloupů
• Legendy
• Rendrování
• Řezy
• Konstrukční půdorysy
• Procházky

Pokud je pohled již umístěn na jiném výkresu, aplikace Revit zobrazí výzvu, abyste nejprve odstranili pohled z tohoto výkresu a poté jej přesunuli na aktuální výkres. Můžete zvolit, že chcete pohled vždy odstranit a nahradit.

Poznámky:

• Pohledy legend a pohledy grafických výkazů sloupů lze změnit pouze v rámci pohledů stejného typu. Pohled legendy můžete například změnit pouze na jiný pohled legendy a pohledy legendy se nezobrazí, pokud je vybrán jiný typ pohledu.

• Jestliže výřez obsahuje nadpis pohledu, můžete při přepínání pohledu zaškrtnutím políčka Zachovat polohu nadpisu zachovat jeho velikost a polohu. Pokud je políčko nezaškrtnuté, velikost a poloha nadpisu se aktualizují tak, aby odpovídaly novému pohledu.
