Parametr rodiny Otočit s komponentou určuje orientaci popisku. Povolením parametru umožníte otočení popisku, jakmile se otočí komponenta s popiskem.
Pomocí parametru Otočit s komponentou můžete nastavit popisky, tak aby se otočily, jakmile se prvek opatřený popiskem otočí, případně je zachovat čitelné v pohledu. Tento parametr můžete povolit nebo zakázat v Editoru rodin. Chcete-li získat přístup k parametru, klikněte na kartu Vytvořit (nebo na kartu Upravit)
panel Vlastnosti
(Kategorie a parametry rodiny).
Popisky plochy, místnosti a prostoru parametr nepoužívají a je potřeba je otáčet ručně. Viz část Otočení popisku.
Poznámka: Ne všechny kategorie popisků reagují na nastavení parametru Otočit s komponentou. Nastavení v rodině existuje, chování popisku však není ovlivněno. Viz část Popisek se neotáčí.
|
|
|

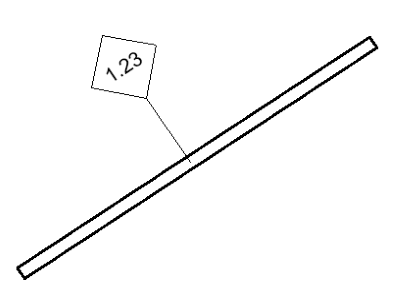

Otáčení s komponentou zapnuto. |

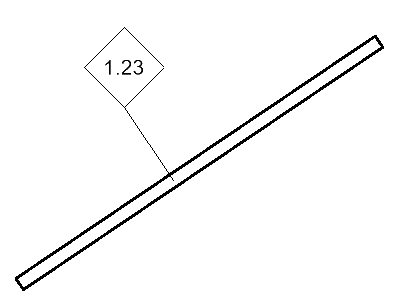

Otáčení s komponentou vypnuto. |
Následující kategorie reagují na nastavení parametru Otočit s komponentou.
- Popisky truhlářských výrobků
- Popisky panelů obvodového pláště
- Popisky obvodových plášťů
- Popisky dveří
- Popisky základů (izolovaných)
- Popisky nábytku
- Popisky sestav nábytku
- Popisky obecného modelu
- Popisky objemů
- Popisky prvků TZB (potrubí, trubky, kabelové lávky atd.)
Poznámka: Možnost Otočit s komponentou je ve výchozím nastavení zapnutá.
- Popisky zařízení TZB
- Popisky tras cest
- Popisky výsadby
- Popisky hranice pozemku
- Popisky úseků hranice pozemku
- Popisky zábradlí
- Popisky ramp
- Popisky schodišť (ramena, podesty a podpory)
- Popisky speciálního vybavení
- Popisky konstrukčních sloupů
- Konstrukční popisky (rámové konstrukce, vzpěry a příhradové nosníky)
- Popisky stěn
- Popisky oken
Poznámka: Pokud je možnost Otočit s komponentou zapnuta, možnosti horizontálního nebo vertikálního umístění popisku jsou vypnuty. Popisek je umístěn s otočením prvku, který je opatřován popiskem.
