3D nosníky je možné umístit pomocí 3D úseček, oblouků a hran z geometrie importované v souborech CAD.
To umožňuje inženýrům vymodelovat složitou trojrozměrnou rámovou konstrukci na základě dat 3D architektonického výkresu. Díky tomu není v aplikaci Revit nutné znovu vytvářet návrhy.
Umístění nosníků pomocí importovaných výkresů
- Proveďte import modelu CAD. Viz část Import souborů CAD.
- Otevřete 3D pohled, do něhož mají být umístěny nosníky.
Tip: Zobrazte všechny čáry modelu, a to tak, že v poli Styl zobrazení změníte nastavení na možnost Drátový model.
- Klikněte na kartu Konstrukce
panel Konstrukce
(Nosník).
- V seznamu Výběr typu vyberte typ nosníku.
- Na paletě Vlastnosti upravte parametry nosníků.
- Klikněte na kartu Upravit | Umístit nosníkpanel Kreslit
(Vybrat čáry).
- Na panelu Možnosti vyberte následující položky:
- Příslušnou rovinu umístění, na kterou mají být nosníky umístěny. Na základě této roviny se vypočítají odsazení koncových bodů ve směru osy Z.
- Konstrukční použití
- 3D uchopení

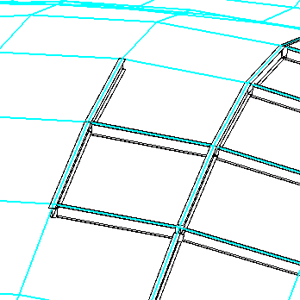

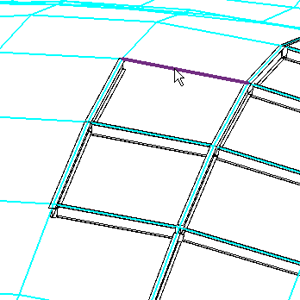

- Umístěte kurzor na importovaný výkres. Umístěním kurzoru na platné 3D úsečky, oblouky a reference hran dojde k jejich zvýraznění.

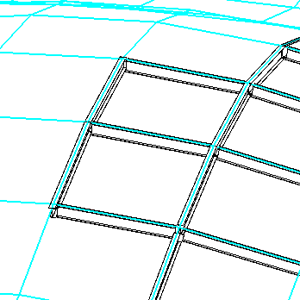

- Kliknutím na platné úsečky, oblouky a hrany umístěte nosníky.
Nosníky, které sdílejí společné koncové body, jsou navzájem spojeny a jejich chování se řídí principy spojení a ořezání. Viz část Manipulace s geometrií a oříznutí u rámových konstrukčních prvků.
Jakmile jsou 3D nosníky umístěny, jsou na importovaném výkresu nezávislé. Výkres je možné od modelu aplikace Revit odpojit či jej z něj odebrat, aniž by to mělo vliv na orientaci umístěných nosníků.
