Umístění popisků s více odkazy

Pomocí možnosti Přidat/odebrat hostitele při umísťování popisků můžete opatřit více prvků stejným popiskem nebo přidat další hostitele (odkazy) k existujícím popiskům.

Můžete také přizpůsobit vzhled odkazů popisků, společně je upravit nebo změnit viditelnost jednotlivých odkazů popisků.

Tyto možnosti jsou k dispozici pro popisek podle kategorie, vícenásobné kategorie, popisek materiálu, popisek indexované poznámky a popisek indexované poznámky materiálu.

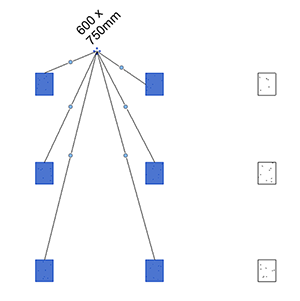

Přidání více odkazů

  1. Na kartě Poznámka panel Popisek klikněte na možnost (Popisek podle kategorie).
  2. Na kartě Upravit | Popisek panel Hostitel klikněte na možnost (Přidat/odebrat hostitele).
  3. Klikněte na jeden nebo více prvků, které chcete opatřit popiskem.
  4. Kliknutím do prázdného místa dokončete vytváření popisku.
Poznámka: U všech prvků v aplikaci Revit můžete po přidání prvního odkazu použít výběr okna. V případě popisku podle kategorie tato možnost určuje kategorii použitého popisku. Výběr je filtrován tak, aby zahrnoval pouze prvky dané kategorie.

Pomocí příkazu Přidat/odebrat hostitele přidejte odkazy k dalším prvkům nebo odeberte prvky opatřené popisky z výběru.

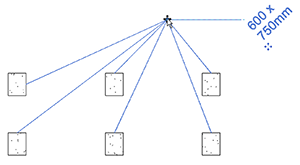

Přichycení a sloučení odkazů

Chcete-li jednotlivé odkazy popisků přichytit k sobě a přesně je umístit, nebo je přemístit všechny dohromady, postupujte následovně:

Odkazy popisků lze upravit při umístění nebo u existujících popisků.



Zobrazení a skrytí odkazů

Můžete opatřit popiskem více prvků, ale zobrazit pouze jeden nebo několik odkazů popisků, aby byly výkresy přehlednější.

  1. Na panelu Upravit | Popisky <Kategorie prvků> Odkazy klikněte na možnost (Vybrat odkazy k zobrazení).
  2. Vyberte odkazy, které chcete zobrazit, a zrušte výběr ostatních.
  3. Kliknutím na tlačítko (Dokončit) uložte změny a ukončete režim úprav.

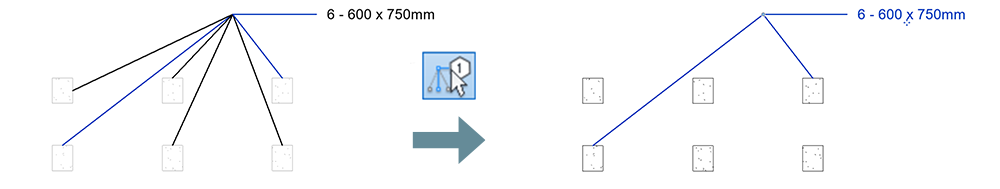

Příklad: Zobrazení 2 ze 6 odkazů pro konstrukční sloup:


Tip: Chcete-li zobrazit počet prvků opatřených popiskem, je nutné upravit rodinu popisků, vybrat a upravit štítek popisku a přidat parametr Počet hostitelů z rozevíracího seznamu kategorií Popisky multiodkazů.
