Definování funkce Indikace hloubky

Chcete-li u aktuálního bokorysného pohledu nebo řezu použít funkci Indikace hloubky, definujte nastavení v dialogu Možnosti grafického zobrazení.

Poznámka: Chcete-li funkci Indikace hloubky použít u více pohledů stejného typu, vytvořte a použijte šablonu pohledu, která definuje nastavení funkce Indikace hloubky.

1. Otevřete řez nebo bokorysný pohled (pouze u disciplíny Architektura nebo Koordinace).
2. Ujistěte se, zda je u pohledu zadána položka Zadní ořezání, aby byl zajištěn nejlepší efekt a výkon:
   1. Na paletě Vlastnosti klikněte u možnosti Zadní ořezání do pole hodnoty.
   2. V dialogu Zadní ořezání vyberte možnost Ořezání bez čáry nebo Ořezání s čárou a klikněte na tlačítko OK.
   3. Na paletě Vlastnosti zadejte u možnosti Odsazení zadního ořezání hodnotu, která určí, kde bude pohled ořezán.
3. Na ovládacím panelu pohledu klikněte na položku Styl zobrazeníMožnosti grafického zobrazení.
4. Rozbalte položku Indikace hloubky a vyberte položku Zobrazit hloubku.

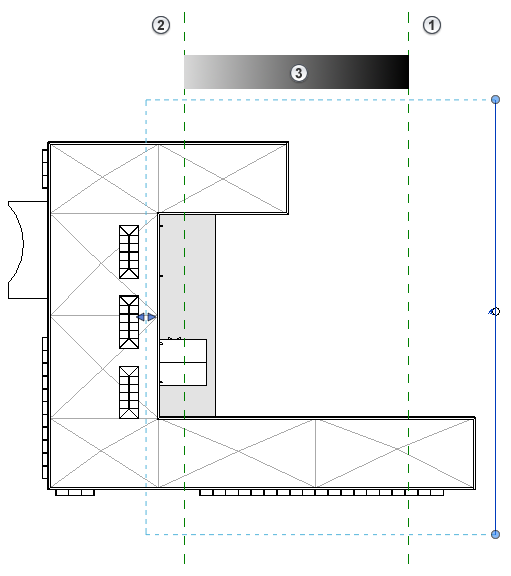

5. U možnosti Umístění počátku/konce prolnutí určete přesunutím dvou ovládacích prvků Blízko a Daleko na posuvníku hranice efektu gradientu. Hodnoty Blízko a Daleko představují procentuální vzdálenost od roviny ořezání nárysu (blízko) a roviny ořezání pohledu zezadu (daleko).
   • Funkce Indikace hloubky je implementována tak, že se objekty prolínají s barvou pozadí (prolnutí) v závislosti na zvětšující se vzdálenosti od pozorovatele. Rozsah vzdálenosti, v rámci kterého dochází k prolnutí, je řízen posuvníky.
   • Pomocí posuvníku Blízko určíte vzdálenost, ve které začíná prolnutí. Prvky před určenou vzdáleností nebudou prolnuty. Tento posuvník bude obvykle posunut dopředu, aby se většina prvků v modelu zobrazovala v plné intenzitě.
   • Pomocí posuvníku Daleko určíte vzdálenost, po jejímž překročení se budou prvky zobrazovat podle procentuální hodnoty limitu prolnutí.
   • Přední část pohledu je zobrazena v plné intenzitě a se zvětšující se vzdáleností se prolíná podle procentuální hodnoty posuvníku limitu prolnutí (další krok).

6. Přesunutím posuvníku limitu prolnutí můžete určit intenzitu pohledu v umístění na vzdáleném konci. Prvky umístěné za vzdáleným koncem se zobrazí ve stejném gradientu jako prvky umístěné na vzdáleném konci.

   Například při hodnotě 0 nebudou prvky, které jsou nejdále, viditelné. Ve většině případů bude uživatel chtít nastavit procentuální hodnotu větší než 0, aby bylo zajištěno, že prvky bude možné podle potřeby zobrazit a vytisknout.

7. Kliknutím na tlačítko Použít zobrazte výsledek bez ukončení dialogu, nebo kliknutím na tlačítko OK potvrďte nastavení a zavřete dialog.
