Vytvoření referenčního detailu

Vložte referenční detail do existujícího pohledu nebo vytvořte nový pohled schématu/kresby.

Videofilm: Tvorba pohledů modelu

1. Otevřete pohled, do kterého chcete přidat popisek k pohledu schéma/kresba.
2. Klikněte na kartu Pohledpanel Vytvořit (Detail).
3. Na panelu Reference vyberte možnost Odkaz na jiný pohled.
4. V rozevíracím seznamu vyberte název referenčního pohledu. (V případě dlouhého seznamu názvů pohledů může být užitečné zadat klíčová slova do pole pro hledání, čímž rychle vyhledáte název referenčního pohledu.)

   Pokud neexistují žádné pohledy, na které by bylo možné odkázat, vyberte možnost <Nový pohled kreslení> a vytvořte nový pohled kreslení. Referenční detail pak bude odkazovat na tento nový pohled kreslení.

   Poznámka: Pokud je v seznamu Odkázat na jiný pohled uveden pohled na výkresu, zobrazí se vedle názvu pohledu číslo detailu a výkresu.

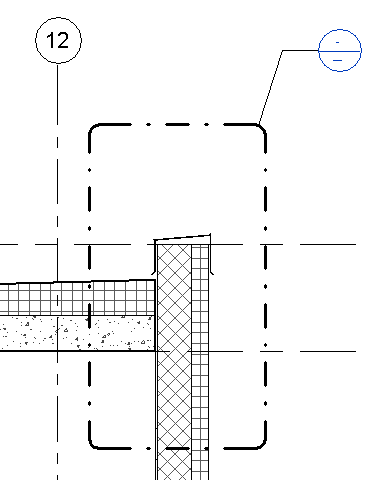

5. Chcete-li definovat oblast detailu, přetáhněte kurzorem z levého horního do pravého dolního rohu. Tím vytvoříte bublinu detailu, která se znázorní jako čárkovaná čára uzavírající levý horní roh osnovy.

6. Chcete-li zobrazit detailní pohled, dvakrát klikněte na záhlaví detailu.

   Detailní pohled se zobrazí na kreslicí ploše.

   Jestliže jste vytvořili nový pohled kreslení pro referenční detail, zobrazí se nový pohled v Prohlížeči projektu v části Pohledy (všechny) Pohledy kreslení. Vytvořte pohled kreslení podle požadavků.

Poznámka: Chcete-li změnit pohled odkazovaný v detailu, vyberte bublinu detailu a na panelu Možnosti vyberte v rozevíracím seznamu název referenčního pohledu.
