Je možné vytvářet elektrické systémy, které spojují podobné datové, telefonní nebo požární poplachové komponenty.
Aplikace Revit v těchto typech obvodů nekontroluje napětí ani počet pólů pro konektory.
Výběr panelu pro datový obvod
- Vyberte jedno nebo více datových, telefonních nebo požárních poplachových zařízení.
- Klikněte na kartu Upravit | Datová zařízení
panel Vytvořit systémy
Data.
Vytvořený obvod se zobrazí jako čárkované čáry mezi vybranými zařízeními.
Dva ovládací prvky asociované s obvodem umožňují automaticky vytvořit trvalou elektroinstalaci pro obvod. Přidání elektroinstalace do projektu je volitelné. Logické obvody si uchovávají informace, které s nimi souvisejí, bez přidání trvalé elektroinstalace. K určení typu vodiče použitého v obvodu můžete použít vlastnosti obvodu
- Klikněte na kartu Upravit | Elektrické obvodypanel Systémové nástroje
Vybrat panel.
- Vyberte panel v pohledu.
Poznámka: Rodiny panelů použité pro datové, telefonní a požární poplachové obvody musí být v kategorii Elektrické vybavení s přiřazeným typem součásti jiného panelu a vyžadují jednu spojku požadovaného typu obvodu. Například rodina síťových přepínačů vyžaduje datovou spojku k připojení obvodů z datových výstupů do síťového přepínače.
- Klikněte na tlačítko Upravit.

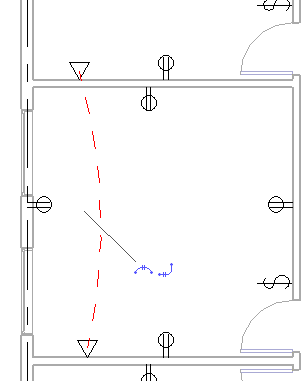

Čárkované čáry zobrazují dočasnou reprezentaci elektroinstalace. Barva zásuvkových konektorů se změní ze zelené na modrou, která označuje, že byl vytvořen logický obvod.
