Při spuštění půdorysu trubek je třeba určit předvolbu trasy pro typ trubek, které se umisťují v půdorysu. Pokud předvolby trasy pro vybraný typ potrubí dosud nebyly určeny, přejděte k části Určení předvoleb trasy pro trubky.
- V Prohlížeči projektu rozbalte položku Pohledy (vše)
Půdorysy podlaží a dvakrát klikněte na pohled systému trubek. - Klikněte na kartu Systémypanel Domovní instalace a trubky
Ohebná trubka. - V části Výběr typu vyberte typ ohybu potrubí.
- Na panelu Možnosti určete možnosti rozvržení.
- Na kartě Umístit trubkupanel Nástroje umístění vyberte možnosti umístění.
- Na pásu karet ověřte, zda je vybrána možnost
Popisek při umístění, aby byly trubky automaticky označeny popisky. Poté určete následující možnosti popisků na panelu Možnosti:

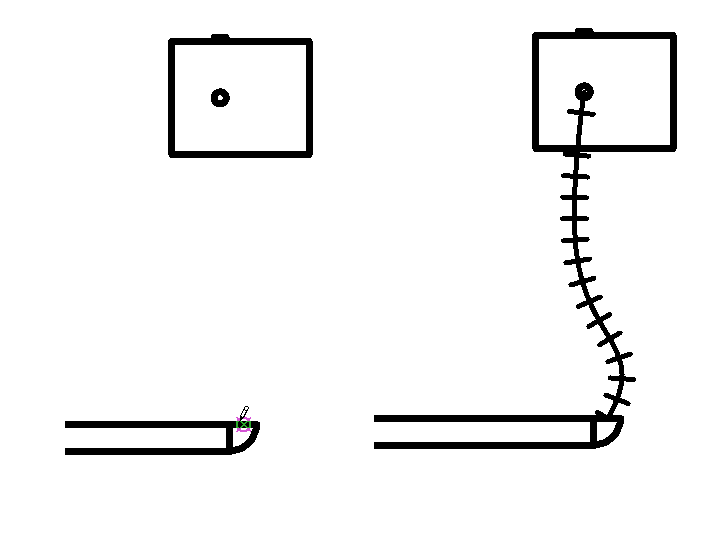

Jestliže chcete... pak... změnit orientaci popisku vyberte možnost Horizontální nebo Vertikální. načíst další popisky klikněte na možnost Popisky. zahrnout odkazovou čáru mezi popiskem a trubkou vyberte možnost Odkaz. změnit výchozí délku odkazu zadejte hodnotu do textového pole napravo od zaškrtávacího políčka Odkaz. - Klikněte na kreslicí ploše a určete počátek ohebné trubky, tažením protáhněte náhled ohebné trubky podél trajektorie, podle které má být ohebná trubka vedena. Klikněte v každém bodě, ve kterém má mít ohebná trubka ohyb, a nakonec klikněte na spojku, čímž ukončíte ohebnou trubku v jejím cílovém bodě (jiný úsek potrubí, komponenta mechanického vybavení nebo tvarovka).
Některé komponenty mají více spojek, které se zobrazují vrstvené na sobě. Při kreslení flexibilního potrubí z vrstvené spojky se zobrazí dialog Vybrat spojku, který vám umožní určit, kterou spojku použít.
Přechody a T spoje jsou do segmentu přidány automaticky.
Ohebné trubky se zobrazí s osami v pohledu se skrytými hranami. Pro potrubní tvarovky můžete přepsat výchozí osu úpravou rodiny, přidáním čáry modelu a nastavením její podkategorie na osu.
Ve výchozím nastavení jsou osy v šablonách pro USA vypnuty.
