Umísťování prostorů pro šachty a průduchy

Touto metodou umístíte prostor tam, kde bude jeho objem vymezen od podlaží základny po podlaží nad ním a kde bude mít rozsah více podlaží. Toto téma můžete použít při umísťování prostorů do šachet a průduchů nebo jiných oblastí, které zasahují do více podlaží.

Informace o umísťování prostorů, které nezabírají více podlaží, najdete v části Umístění prostorů.

V prohlížeči projektu otevřete půdorys podlaží, který obsahuje plochu, kam chcete umístit prostor.

Dále vytvoříte řez, abyste prostor ověřili ve svislém směru.

Tip: V bokorysných pohledech se prostory nezobrazují.

Vytvoření řezu

1. Klikněte na kartu Pohledpanel Vytvořit (Řez).

   Můžete použít existující řez, ale ujistěte se, že linie řezu protíná plochu, na kterou umísťujete prostor.

   Poznámka: V následujících příkladech byl nutný pouze jeden řez, protože se každé podlaží skládá z jednoho prostoru. Možná budete v závislosti na složitosti návrhu potřebovat další řezy.

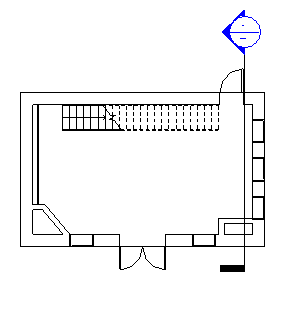

2. V půdorysu podlaží nakreslete řez.

   Ujistěte se, že linie řezu protíná plochu, na kterou umísťujete prostor. Pokud tomu tak není, prostor se v řezu nezobrazí.


3. V Prohlížeči projektu dvakrát klikněte na pohled nového řezu, čímž jej otevřete.

Vytváření podlaží

Jestliže projekt obsahuje podlaží, která zahrnují podlaží na horním konci šachty, můžete tuto část vynechat.

1. Klikněte na kartu Systémypanel Srovnávací rovina (Podlaží).
2. V seznamu Výběr typu vyberte typ podlaží.
3. Na kreslicí ploše umístěte do modelu budovy podlaží včetně podlaží na horním konci šachty.

4. Klikněte na tlačítko Upravit.

Aktivace viditelnosti prostorů

1. Zavřete všechny pohledy kromě řezu a půdorysu podlaží, kam chcete umístit prostor, a zadáním příkazu w t pomocí klávesnice umístěte tyto dva pohledy do dlaždic.

   Také je možné kliknout na kartu Pohledpanel Okna (Pohledy do dlaždic).

2. Kliknutím aktivujte řez a pomocí klávesnice zadejte příkaz v g.
3. Na kartě Kategorie modelu v dialogu Viditelnost/zobrazení přejděte k položce Prostory.
4. Rozbalte položku Prostory, vyberte možnost Interiér a Reference (pokud chcete zobrazit referenční nitkové kříže) a klikněte na tlačítko OK.
5. Opakováním postupu nastavíte prostory jako viditelné v půdorysném pohledu podlaží.

Umístění prostoru

1. V aktivním půdorysném pohledu podlaží klikněte na kartu Analyzovatpanel Prostory a zóny (Prostor).
   Poznámka: Pravděpodobně bude třeba načíst popisky prostoru v projektu, pokud již nejsou načteny.
2. Na panelu Možnosti proveďte následující:
   • V poli Horní limit určete podlaží na horním konci šachty.
   • Do pole Odsazení zadejte 0' 0" (0,00 mm).

     Tyto dvě možnosti určují vertikální rozsah neboli výšku prostoru.

   • V okně Prostor ověřte, zda je vybrána možnost Nový, pokud umísťujete nový prostor, nebo vyberte neumístěný prostor ze seznamu a umístěte ho.

   Podle potřeby vyberte následující možnosti:

   • Popisek při umístění: Umístí popisek prostoru při umístění prostoru.

     Možnost Popisek při umístění je vybrána jako výchozí nastavení. Pokud je vybrána možnost Popisek při umístění, můžete vybrat typ popisku v seznamu Výběr typu.

   • Textové pole Umístění popisku: Určuje možnosti Horizontální, Vertikální nebo Model pro popisek prostoru.

     Je k dispozici, pouze pokud je vybrána možnost Popisek při umístění.

   • Odkaz: Vytvoří odkazovou čáru pro popisek prostoru.

     Je k dispozici, pouze pokud je vybrána možnost Popisek při umístění.

   • Zobrazit ohraničující prvky: zvýrazní prvky ohraničující místnost v modelu, aby byly okamžitě rozeznatelné.

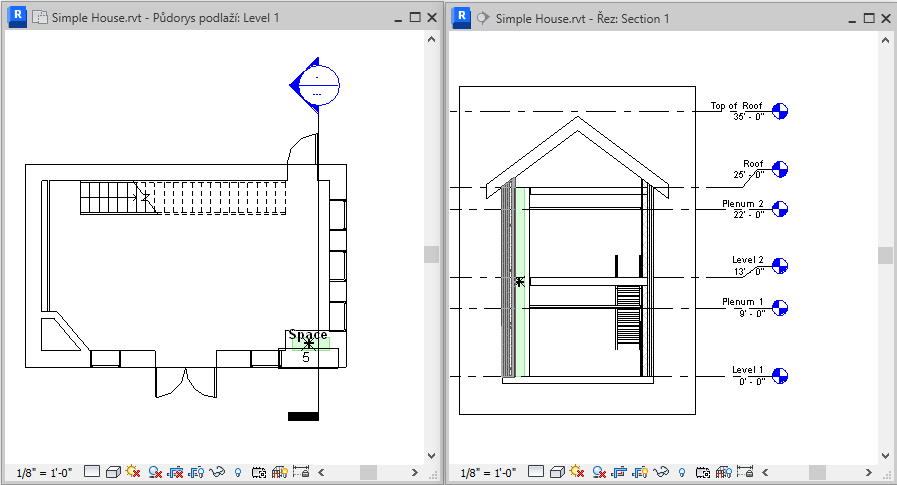

3. V půdorysném pohledu podlaží přesuňte kurzor na oblast šachty v modelu budovy a kliknutím umístěte prostor.
   Poznámka: Prostory mohou být umísťovány pouze do půdorysných pohledů podlaží.
4. Klikněte na tlačítko Upravit.
5. Vyberte prostor.
6. Na paletě Vlastnosti pod položkou Energetická analýza zrušte zaškrtnutí políčka Obsaditelný.

   Tím se prostory definují jako neobsazené.

7. Klikněte na tlačítko OK.
   Poznámka: Pokud vložíte prostor do oblasti, která obsahuje místnost, parametr Obsaditelné je automaticky zaškrtnut. Tím se prostor definuje jako obsazený. Pokud oblast neobsahuje místnost, zaškrtnutí parametru Obsaditelné je automaticky zrušeno. Tím se prostor definuje jako neobsazený. Prostor je vždy možné předefinovat tak, že zaškrtnete tento parametr nebo zrušíte jeho zaškrtnutí. Parametr Obsaditelné má vliv na analýzu systémů.
8. V řezu ověřte, že je stínovaná plocha, která představuje objem prostoru, vymezena podlažím základny a podlažím na horním konci šachty a že neexistují nestínované plochy (způsobené například dutinami). To umožňuje přesnější výpočet objemu.

9. Pokud prostor není omezen, jak bylo uvedeno, v řezu, ověřte, že je horní limit prostoru určen podlažím na horním konci šachty, a podle potřeby předefinujte prostor ve vertikálním směru.

   Musíte také vyřešit všechny nestínované plochy.
