Vyloučení dílů z nástrojů automatického vyplnění

Na paletě Díly TZB výroby vyberte díly, které nebudou použity s nástroji automatického vyplnění.

Když jsou díl nebo skupina dílů na paletě Díly TZB výroby označeny jako vyloučené z nástrojů automatického vyplnění, nebudou tyto díly použity při vyplnění pomocí následujících nástrojů automatického vyplnění:

Během převodu budou použity všechny skupiny služby. Je aplikováno vyloučení skupin.

Díly, které jsou vyjmuty z nástrojů automatického vyplnění, jsou označeny ikonou zobrazenou vedle dílu na paletě Díly TZB výroby. Ikona označuje, že tento díl nebo skupina dílů nebudou použity s nástroji automatického vyplnění. Jinými slovy, tyto díly jsou vyloučeny z nástrojů automatického vyplnění.

Díly, které byly vyloučeny z nástrojů automatického vyplnění, můžete i tak vložit do modelu ručně, pokud daný díl představuje platný výběr.

Příkaz Návrh trasy a dílů bude odkazovat na všechny skupiny při vyhledávání dílů, které lze použít v různých řešeních.

Pomocí možnosti Povolit paletu můžete zadat konkrétní paletu, kterou chcete použít pro převod. To je například jeden způsob, jak vynutit převod potrubí z kulatého na hranatý tvar.

Poznámka: Vyhodnoťte služby konfigurace výroby:
  • Ověřte, zda pořadí dílů ve službě odpovídá prioritě jejich používání.
  • Ověřte, zda jsou díly výroby schopny podporovat požadované rozsahy velikostí.
  • Pomocí vyloučení můžete řídit použití dílů v daném scénáři převodu, například:
    • Vylučte díly, které by neměly být použity.
    • Pomocí vyloučení součástí můžete řídit použití spojů T nebo vývodů.
    • Vyloučením dílů můžete řídit použití tvarovek s velkým nebo krátkým poloměrem.
    • U služeb s více skupinami nezapomeňte nastavit/zkontrolovat vyloučení pro každou paletu.
    • Zkontrolujte vyloučení palet, abyste se ujistili, že očekávané díly nejsou na vyloučených paletách.

Vyloučení dílů nebo skupin dílů z nástrojů automatického vyplnění:

  1. Zobrazte paletu Díly TZB výroby. Tato paleta se ve výchozím nastavení zobrazí při vytvoření nového modelu v aplikaci Revit. Pokud se paleta nezobrazí, klikněte na kartu Systémypanel Výroba (Díl výroby). Můžete také kliknout na kartu Pohledpanel Oknarozevírací seznam Uživatelské rozhraníDíly TZB výroby.

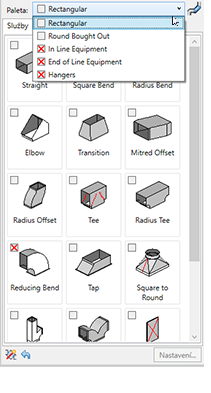

  2. Klikněte na tlačítko Režim vyloučení automatického vyplnění, které se nachází ve spodní části palety Díly výroby aplikace MEP. Kliknutím na toto tlačítko zapnete režim nástroje vyloučení automatického vyplnění a přidáte malé prázdné zaškrtávací políčko vedle každé součásti zobrazené na paletě. Zaškrtávací políčko je přidáno také vedle každého názvu palety služeb zobrazeného v rozevíracím seznamu Paleta, jak je znázorněno níže.
    Ikona režimu vyloučení automatického vyplnění Popis
    ZAP

    V této verzi ikona režimu vyloučení automatického vyplnění obsahuje malou ikonu svítící žárovky označující, že je režim vyloučení automatického vyplnění zapnutý. Když je režim vyloučení automatického vyplnění zapnutý, můžete vybrat (zaškrtnout) nebo zrušit výběr (zrušit zaškrtnutí) součástí, které budou vyloučeny při použití nástrojů automatického vyplnění.

    VYP

    V této verzi ikona režimu vyloučení automatického vyplnění obsahuje malou ikonu zhasnuté (vypnuté) žárovky označující, že je režim vyloučení automatického vyplnění vypnutý. Když je režim vyloučení automatického vyplnění vypnutý, můžete vybrat (zaškrtnout) nebo zrušit výběr (zrušit zaškrtnutí) součástí, které budou vyloučeny při použití nástrojů automatického vyplnění. Režim vyloučení automatického vyplnění zapněte kliknutím na tuto ikonu.

  3. Na paletě Díly TZB výroby proveďte jednu z následujících akcí:
    • Vyloučení jednotlivých dílů: Kliknutím na malé zaškrtávací políčko vedle dílu vyloučíte daný díl z použití v nástrojích automatického vyplnění. Pokud je díl vyloučen, zobrazí se ikona . Ve výše uvedeném příkladu byly vyloučeny následující díly: díly ohybu s rozdílným poloměrem a díl excentrického zúžení.
    • Vyloučení celé skupiny dílů: Klikněte na malé zaškrtávací políčko vedle názvu palety služeb v rozevíracím seznamu Paleta. Pokud je paleta vyloučena, zobrazí se ikona . Ve výše uvedeném příkladu byly vyloučeny následující palety: vybavení ve středu, koncové vybavení, závěsy.
    Vybraná vyloučení jsou platná pouze během aktuální relace a pouze pro aktuálního uživatele. Po ukončení relace a zavření aplikace Revit nebudou uložena.
  4. Kliknutím na tlačítko Obnovit odeberete jakákoli vyloučení přidaná během této relace aplikace Revit. Když kliknete na tlačítko Obnovit, z palety Díly TZB výroby budou odebrány jakékoli značky zaškrtnutí přidané během aktuální relace aplikace Revit pro aktuálního uživatele.
    Poznámka: Obnovení odebere pouze vyloučení přidaná během aktuální relace aplikace Revit a aktuálním uživatelem aplikace Revit. Veškerá vyloučení, které byla zadána v původní výchozí konfiguraci z produktu Autodesk Fabrication, jsou zachována. Vyloučené prvky určené v původní výchozí konfiguraci v produktu Autodesk Fabrication jsou označeny ikonou .
Nadřazené téma: Pracovní postup: Tvorba detailů TZB výroby
