Zkontrolovat systémy potrubí

Tento nástroj přezkoumá mechanické systémy, které vytvoříte v projektu, aby ověřil, že je každý systém přiřazen k systému definovanému uživatelem a je řádně připojen.

Chcete-li ověřit připojení potrubních systémů v modelu, klikněte na kartu Analyzovatpanel Zkontrolovat systémy Zkontrolovat potrubní systémy.

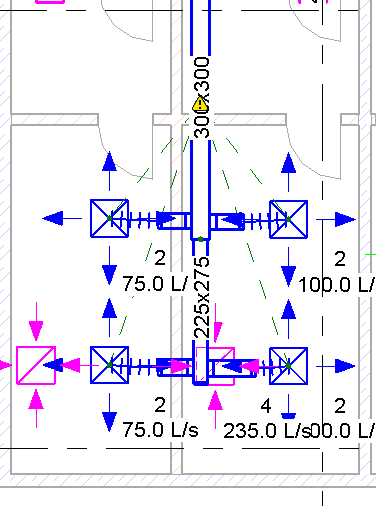

Aplikace Revit zobrazí v aktuálním pohledu grafické značky varování a linie pro neplatné potrubní systémy. Varování se zobrazí při zjištění následujících podmínek:

• Systém není správně zapojen.

  Systém není řádně připojen, pokud prvky v systému nejsou spojeny do jedné fyzické sítě. Například systém s jednou nebo více vyústkami klimatizace, které nejsou připojeny do jedné sítě potrubí, není správně připojen.

• Existuje nesoulad konfigurace toku/požadavku.
• Nesouhlasí směry toku.

Kliknutím na značku varování zobrazíte související výstražné hlášení. V příslušném výstražném hlášení můžete pomocí tlačítek se šipkami procházet seznamem zpráv. Kliknutím na tlačítko Rozbalit dialog upozornění zobrazíte podrobnosti výstražného hlášení.
