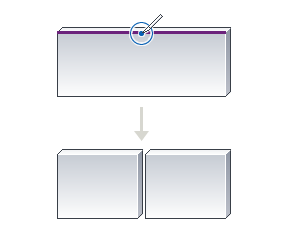

Rozdělí prvek na dva oddělené prvky, které mají mezi sebou definovanou mezeru.
Poznámka: U zešikmených stěn není možné provést rozdělení vertikální rovinou pomocí nástroje Rozdělit s mezerou.
Vytvoření 2 prvků s definovanou mezerou
- Klikněte na kartu Upravit
panel Upravit
(Rozdělit s mezerou).
- Na panelu Možnosti určete velikost mezery spoje.
Poznámka: Mezera spoje je omezena na velikost 1/16″ až 1’ (v britských jednotkách).
- Umístěte ukazatel myši na prvek a kliknutím umístěte mezeru. Prvek se rozdělí na 2 nezávislé prvky.
Spojování stěn rozdělených mezerou
- Vyberte stěnu, která byla vytvořena nástrojem Rozdělit mezerou.
- Kliknutím na možnost
odemkněte omezení velikosti.
- Vyberte ovládací prvek Přetáhnout konec stěny (označený modrým kroužkem na vybrané stěně), klikněte pravým tlačítkem a klikněte na možnost Povolit připojení.
- Vyberte další stěnu a opakujte kroky 2 až 3.
- Vyberte ovládací prvek Přetáhnout konec stěny a přetáhněte příslušnou stěnu ke druhé stěně. Stěny se spojí.
Při výběru stěny, která byla vytvořena nástrojem Rozdělit mezerou, se na kreslicí ploše zobrazí symbol Povolit připojení. Pokud je to vaším záměrem, vyberte symbol Povolit připojení a přetáhněte stěnu ke druhé stěně, čímž obě stěny spojíte. V opačném případě klikněte na pravé tlačítko a vyberte možnost Nepovolit připojení. Umožníte tak opětovné spojení stěn bez vzniku mezery.
Odpojení stěn, které byly vytvořeny nástrojem Rozdělit mezerou.
- Umístěte kurzor na jednu ze stěn, které byly vytvořeny nástrojem Rozdělit mezerou. Stěny se zvýrazní.
- Vyberte příslušnou stěnu, pravým tlačítkem klikněte na ovládací prvek Přetáhnout konec stěny (označený modrým kroužkem na vybrané stěně) a vyberte možnost Nepovolit připojení.
- Přetáhněte stěnu od stěny, se kterou byla spojena.
