Úpravy tvaru podlaží a střechy

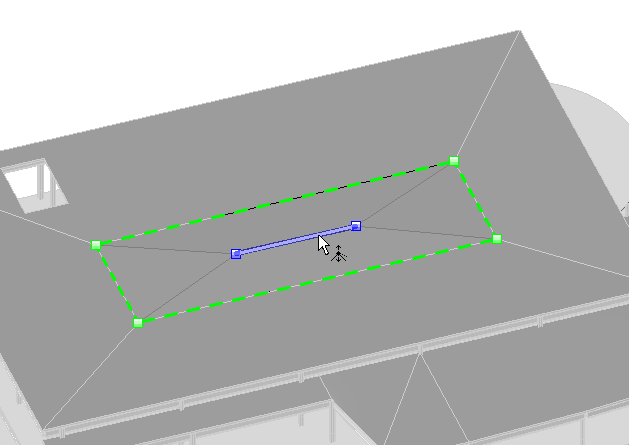

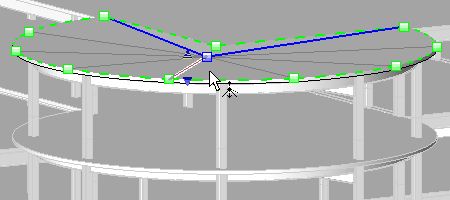

Pomocí nástrojů úprav tvaru je možné manipulovat s povrchem ploché (ne šikmé) podlahy nebo střechy tak, že definujete horní a spodní bod pro odtok.

Zadáním výšky těchto bodů se povrch rozdělí na dílčí regiony, které mají nezávislý sklon.

Příklady úprav tvaru

S využitím nástrojů úprav se vytvoří sklon podlahy s konstantní tloušťkou nebo horní povrch podlahy s proměnnou vrstvou tloušťky za účelem modelování následujících situací:

• Podlaha nebo střecha s konstantní tloušťkou podepřená skloněným nerovinným rámem.
• Materiál proměnné tloušťky použitý pro sklon povrchu horizontální roviny (například kuželovitá izolace).

Poznámka: Podlahy a střechy, u kterých byla provedena úprava tvaru, nebudou vykazovat skutečnou tloušťku. Nástroje úprav tvaru byly navrženy k vytváření mírných sklonů a v těchto případech nehrají odchylky od skutečné tloušťky žádnou významnou roli. Při výraznějším sklonu se však tato odchylka zvýší. V případě, že sklon způsobí výraznou odchylku od očekávané tloušťky, zobrazí aplikace Revit příslušné upozornění.

Aby bylo možné zapnout nástroje úprav tvaru, musí být splněny následující podmínky:

• Podlahy musí být ploché a musí být ve vodorovné rovině.
• Střecha nesmí být připojena k jiné střeše a nemůže to být výplňová střecha. Jestliže některá z těchto podmínek není splněna, není možné používat tlačítka pro úpravy tvaru desky.
  Poznámka: Pokud jsou tyto podmínky později porušeny úpravou prvku, pak úprava tvaru desky způsobí chybu, kterou lze vrátit zpět resetováním úpravy tvaru desky.

Pokud vyberete desku, střechu nebo podlahu, můžete používat následující nástroje úprav tvaru na kartě Upravit podlahypanelu Úpravy tvaru:

• Dílčí prvky
• Přidat bod
• Přidat dělicí čáru
• Vybrat podpory
• Obnovit tvar

Poznámka: Úprava tvaru podlahy nebo střechy pomocí těchto nástrojů nemá vliv na tvar konstrukčního analytického modelu. Samostatná plocha analytickéhoz modelu, založená na původní horní ploše, zůstane beze změny.

Důležité aspekty

Automatické čáry ohybů. Kvůli zachování přesnosti geometrie podlahy/střechy se někdy automaticky vytvoří čáry ohybů. Automaticky vytvořené čáry ohybů se odstraní, pokud pomine podmínka, která způsobila jejich vytvoření. Například pokud 4 neplanární vrcholy se stanou planárními nebo pokud ručně vytvoříte dělicí čáru. Čáry ohybů se kreslí za použití podkategorie vnitřních hran prvku. Automaticky vytvořenou čáru ohybu nelze přímo upravovat. Chcete-li upravit čáru ohybu, musíte ji nejprve převést na dělicí čáru. Viz část Převod čar ohybu na dělicí čáry.

Lomené podlahy/střechy. Povrch se zalomí, pokud je ohraničen čtyřmi nerovinnými ohraničujícími hranami nebo uživatelem vytvořenými dělicími čarami. Aby nedošlo ke zprohýbání, přidejte dělicí čáru mezi opačné vrcholy.
