Půdorysy ploch jsou pohledy, které zobrazují prostorové vztahy založené na schématech ploch a na podlažích v modelu.
Pro každé schéma plochy a podlaží budete mít k dispozici půdorys plochy. Vytvořte schéma plochy dříve než půdorysy ploch. Viz část Vytvoření schématu plochy. Každý půdorys plochy může mít svoje hranice plochy, popisky a barevná schémata.
Půdorysy ploch jsou uvedeny v uzlu Půdorysy ploch v Prohlížeči projektu. Každé schéma plochy bude mít v Prohlížeči projektu samostatný uzel. Ve výchozím nastavení označuje název půdorysu plochy podlaží přiřazené k půdorysu. Půdorysy ploch lze přejmenovat.

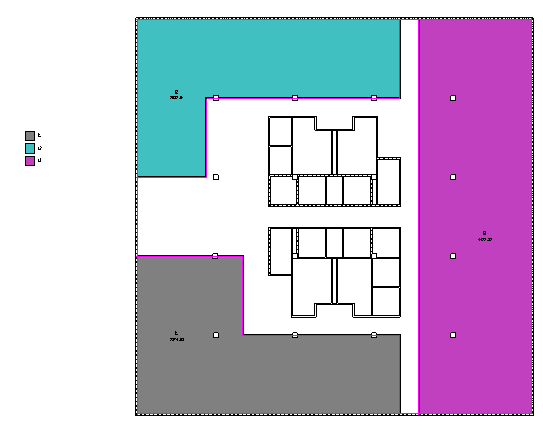

Půdorys plochy s použitým schématem plochy s barevnou výplní
