Měření prvků

Je možné změřit vzdálenost mezi dvěma prvky nebo jinými referencemi.

Nástroj Měřit představuje rychlý způsob měření a dočasného zobrazení délky (případně úhlu od vodorovné plochy) jednotlivých stěn nebo čar modelu nebo vzdálenosti mezi dvěma vybranými body v pohledech. V bokorysných pohledech je možné pomocí tohoto nástroje vybrat pouze konce stěn, které jsou kolmé ke směru pohledu (pro zobrazení výšky stěny). Můžete nakreslit dočasnou úsečku nebo řetězec čar spojujících zadané body. Kóty vygenerované nástrojem zůstanou na obrazovce, dokud nezahájíte další měření nebo neukončíte nástroj. Kóty délky se také zobrazí v poli Celková délka na panelu Možnosti.

Poznámka: Chcete-li změřit délku nebo referenční body podél čáry u čar detailů, můžete použít možnost (Měření mezi dvěma referencemi). Při měření čáry detailu však není možné použít možnost (Měření podél prvku), protože čára není prvek modelu. Při práci ve 3D pohledu je z nástrojů pro měření dostupný pouze nástroj (Měření mezi dvěma referencemi).

Video: Měření

1. Klikněte na kartu Upravit panel Měřit rozevírací seznam Měřit a poté klikněte na možnost (Měřit mezi dvěma referencemi) nebo na možnost (Měřit podél prvku).

   Možnost Měřit mezi dvěma referencemi slouží k měření délky od daného počátečního bodu. Klikněte na počáteční bod a přesuňte kurzor ve směru, kterým chcete čáru prodloužit. Při měření v 3D pohledu stiskněte klávesu CTRL, abyste omezili měření v rovině kolmé k prvnímu vybranému bodu. Pomocí přepisu klávesové zkratky SP (Uchopit kolmo) změřte kolmou vzdálenost k cílové čáře nebo rovině.

   Jestliže jste zvolili možnost Měřit podél prvku, vyberte prvek na kreslicí ploše. Na prvku se zobrazí dočasné kóty a na panelu Možnosti se zobrazí celková délka.

2. Chcete-li na řetězci dočasných čar, které jste nakreslili, zobrazit kóty, vyberte na panelu Možnosti možnost Řetězec a proveďte některou z následujících akcí:
   • Zadejte řadu bodů.
   • Zadejte první bod, přesuňte kurzor ve směru, kterým chcete čáru prodloužit, a zadejte hodnotu délky čáry. Tento postup opakujte, dokud nenakreslíte všechny čáry v řetězci.

   V poli Celková délka na panelu Možnosti se bude zobrazovat celková délka řetězce. Dvakrát klikněte na konec řetězce.

   Poznámka: Řetězec je dostupný pouze v případě, že vyberete možnost Měřit mezi dvěma referencemi.
3. Jedním stisknutím klávesy Esc ukončete aktuální měření.
4. Chcete-li nástroj Měřit ukončit, stiskněte dvakrát klávesu Esc.

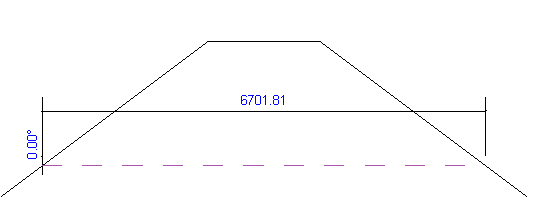

   Měření délky a úhlu úsečky

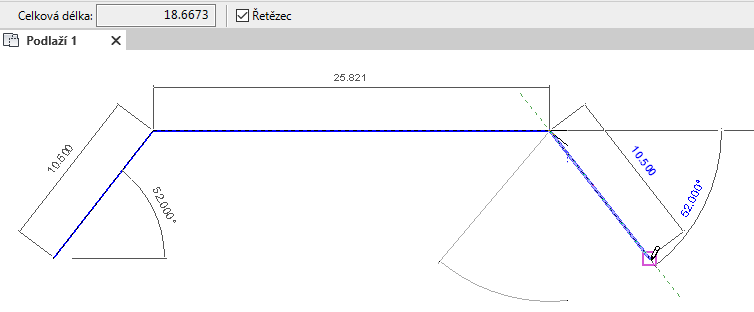

   Měření řetězce s celkovou délkou zobrazenou na panelu Možnosti
