Nástroj Odsazení slouží ke kopírování nebo přesunu vybraného prvku, například čáry modelu, čáry detailů, stěny nebo nosníku, o zadanou vzdálenost rovnoběžně s vybraným prvkem.
Nástroj je možné použít u jednotlivých prvků nebo u řetězců prvků, které patří do stejné rodiny. Vzdálenost odsazení můžete zadat tak, že přetáhnete vybrané prvky nebo zadáte hodnotu.
Odsazení nebo zkopírování prvku
- Klikněte na kartu Upravit
panel Upravit
(Odsazení).
- Na panelu Možnosti vyberte způsob zadání vzdálenosti odsazení:
Požadavek Akce Přetažení vybraného prvku do požadované vzdálenosti Vyberte možnost Grafický. Zadání hodnoty vzdálenosti odsazení Vyberte možnost Číselný. Do pole Odsazení zadejte kladné číslo. - Chcete-li vytvořit a odsadit kopie vybraného prvku, vyberte na panelu Možnosti položku Kopírovat. Pokud jste v předchozím kroku vybrali možnost Grafický, bude mít stejný účinek i stisknutí klávesy Ctrl při přesunutí kurzoru.
- Vyberte prvek nebo řetězec, který chcete odsadit.
Jestliže jste zadali vzdálenost odsazení pomocí možnosti Číselný, zobrazí se čára náhledu ve vzdálenosti od zvýrazněných prvků na straně, kde je umístěn kurzor (viz část obrázek).

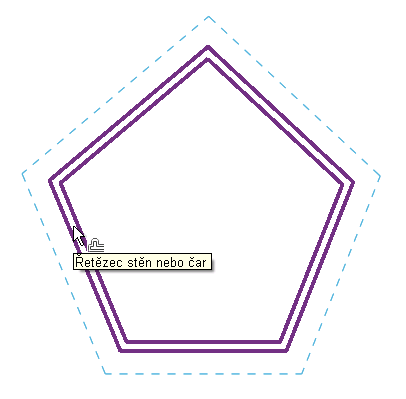

Kurzor na vnější ploše stěny

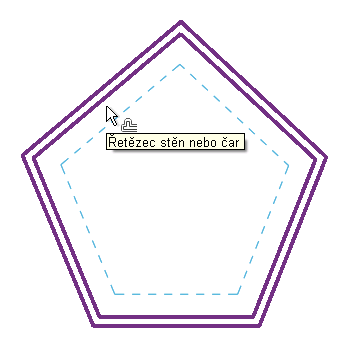

Kurzor na vnitřní ploše stěny
- Přesunutím kurzoru podle potřeby zobrazte čáru náhledu v požadované pozici odsazení a potom kliknutím přesuňte prvek nebo řetězec na dané místo nebo na toto místo vložte kopii. Pokud jste vybrali možnost Grafický, kliknutím vyberte zvýrazněný prvek a potom jej přetáhněte do požadované vzdálenosti a znovu klikněte. Jakmile začnete přetahovat prvek, zobrazí se dočasná kóta, kde můžete zadat konkrétní vzdálenost odsazení.
Poznámka: Po použití nástroje Odsazení jsou uživatelem zadaná nastavení uložena pro následná použití nástroje.
