Vytvoření podoblasti terénu

Podoblast definuje oblast terénu, kde můžete použít jinou sadu vlastností, například materiál.

Například je možné používat podoblasti pro kreslení parkovišť na modelovaném povrchu, silnic nebo ostrůvků.

Videofilm: Tvorba topografické podoblasti

Vytvořením podoblastí nevzniknou samostatné povrchy. Chcete-li vytvořit samostatné povrchy, které bude možné nezávisle upravovat, použijte nástroj Rozdělit povrch.

Tip: Podoblasti lze použít k přidání prvků silnic, například parkovišť, přikázaných směrů a označení parkovacích míst pro invalidy. Chcete-li zjednodušit proces, použijte komponenty detailů jako šablonu a nástroj Vybrat čáry v Editoru podoblastí. Můžete také zamknout hranice podoblasti k vybraným čárám komponent detailů. Při přesunutí komponenty detailu se podoblast automaticky upraví.

Vytvoření podoblasti

1. Otevřete půdorys staveniště, který zobrazuje terén.
2. Klikněte na kartu Objemy a terénpanel Upravit terén (Podoblast).

   Aplikace Revit přejde do režimu náčrtu.

3. Klikněte na možnost (Vybrat čáry) nebo k vytvoření podoblasti terénu použijte jiné nástroje náčrtu.
   Poznámka: K vytvoření podoblasti terénu použijte jednoduchou uzavřenou smyčku. Pokud vytvoříte více uzavřených smyček, k vytvoření podoblasti se použije pouze první smyčka. Zbývající smyčky budou ignorovány.

Úprava hranic podoblasti

1. Vyberte podoblast.
2. Klikněte na kartu Upravit | Topografiepanel Podoblast (Upravit hranice).
3. Klikněte na možnost (Vybrat čáry) nebo k úpravě podoblasti terénu použijte jiné nástroje náčrtu.

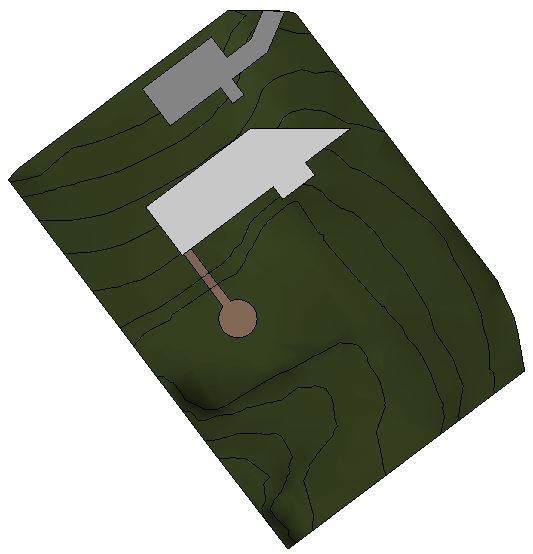

Příklad
