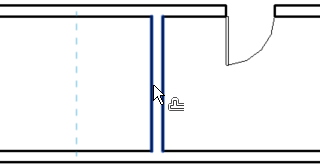

Pomocí funkce odsazení je možné vytvořit, zkopírovat nebo přesunout vybraný prvek, například stěnu nebo nosník, o zadanou vzdálenost a směrem rovnoběžným s vybraným prvkem.
Odsazení je možné použít na jeden prvek nebo na řetězec prvků stejné rodiny. Vzdálenost odsazení je možné zadat tak, že kliknutím umístíte vybrané prvky nebo zadáte číselnou hodnotu.
Parametry odsazení na panelu Vlastnosti se chovají jinak než u odsazení pásu karet a panelu Možnosti. Další informace o těchto parametrech naleznete, když si vyhledáte názvy jednotlivých parametrů, například Odsazení základny.
Použití funkce odsazení
- Přesunutí nebo kopírování: Klikněte na kartu Upravit
panel Upravit
(Odsazení).
- Tvorba: Pokud je při tvorbě náčrtu prvku zobrazen panel Kreslit, určete parametry odsazení pomocí panelu Možnosti.
- Odsazení: Určete vzdálenost, o kterou chcete prvek odsadit.
- Řetězec: Vytvořte řetězec prvků odsazení.
- Čára umístění: Určete umístění, ze kterého chcete prvek odsadit.
Pokud používáte odsazení, zapamatujte si následující pravidla:
- Odsadit je možné pouze čáru, nosník nebo vzpěru ve vlastní pracovní rovině daného prvku. Pokud vytvoříte náčrt modelu, jehož pracovní rovina je nastavena na půdorys podlaží: podlaží 1, je možné tuto čáru odsadit pouze v rovině půdorysného pohledu.
- Stěny vytvořené jako rodiny na místě není možné odsadit.
- Prvek není možné odsadit v pohledu kolmém k jeho pracovní rovině. Nelze například odsadit stěnu v bokorysném pohledu.
