O viditelnosti kontrukčních přípojů

Zjistěte, jak spravovat viditelnost a úroveň detailů konstrukčních přípojů v modelu.

Konstrukční přípoje se zobrazují v různých úrovních detailů:

Úroveň detailu	Zobrazení	Popis
Střední		Zobrazí se pouze symbolická reprezentace přípoje.
Jemný		Zobrazí se detailní geometrie přípoje.

Poznámka: Pokud přípoj obsahuje pouze prvky, které nejsou viditelné, když jsou součást přípoje (například Modifikátory):

• Pokud přípoj není vybrán, nebude k dispozici žádná reprezentace.
• Pokud je vybrán přípoj, bude viditelný jeho hraniční kvádr a pořadí nebo role vstupních prvků přípoje.

Ovladač konstrukčního přípoje

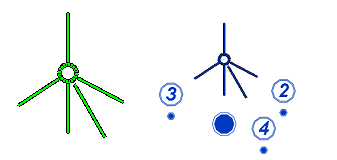

Ovladač přípoje je reprezentací ocelového konstrukčního přípoje v modelu a označuje bod připojení prvků, směr každého vstupního prvku a (pokud je vybrán) také zobrazuje pořadí nebo roli vstupních prvků v rámci přípoje.

Ovladač se zobrazuje pokaždé jinak podle nastavené úrovně detailů v modelu:

Úroveň detailu	Zobrazení ovladače
Hrubý	je zobrazen pouze bod připojení. pokud je tato možnost vybrána, zobrazí se pořadí nebo role vstupních prvků přípoje.
Střední a jemný	je zobrazen bod připojení a směr vstupního prvku připojení. pokud je tato možnost vybrána, zobrazí se pořadí nebo role vstupních prvků přípoje.

Pokud vyberete více přípojů, pořadí nebo role vstupních prvků pro každý vybraný přípoj se již nebudou zobrazovat.

Viditelnost konstrukčních přípojů v určitém pohledu je možné nastavit v kategorii modelu Symbol konstrukčních přípojů v dialogu Přepsání viditelnosti/zobrazení.

Poznámka: U definovaných podkategorií je možné upravit pouze čáry a vzor tam, kde se používají. Ostatní parametry, například Vzor nebo Průhlednost, zdědí nastavení kategorie Konstrukční přípoj.

Pokud není zaškrtnuto políčko Reference, přípoje bude možné vybrat, ale nebudou zobrazeny v pohledu. Díky tomu můžete v pohledu vytvářet popisky přípojů bez viditelných symbolů přípojů.
