Nástroj změny reference pro prvky rámové konstrukce je užitečný při modelování pomocí prefabrikovaných nosníků. Pomocí statické reference zajistíte zachování konzistence geometrie nosníku během úprav.
Videofilm: Úprava referencí rodin k úpravě chování prvku rámové konstrukce

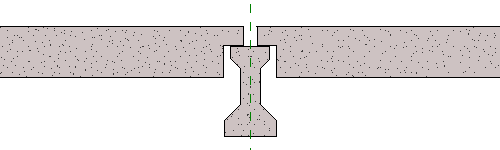

V tomto příkladu se dva spojené nosníky se seříznutým čelem spojují s podpůrným prefabrikovaným I-nosníkem.

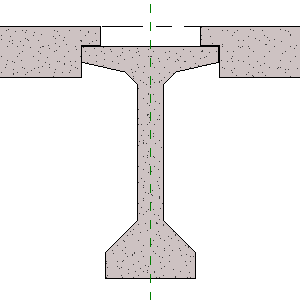

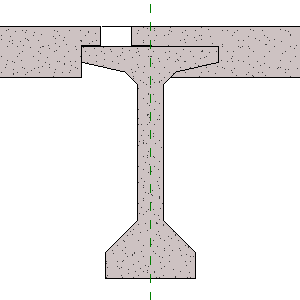

Když se změní typ rodiny I-nosníků, odsazení mezi dvěma nosníky se zvětší. K této změně dochází, protože geometrie podpůrného I-nosníku tlačí spojené nosníky od sebe.
|
|

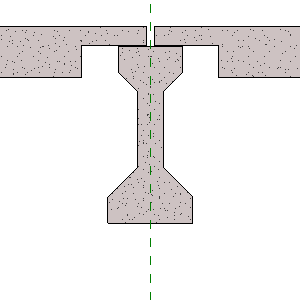

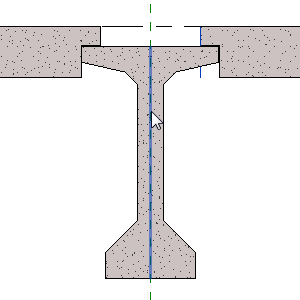

Chcete-li zachovat konzistentní odsazení mezi nosníky se seříznutými čely, určete pomocí nástroje změny reference společnou referenci, s níž se zarovná geometrie konce nosníku. V tomto případě je to osa I-nosníku.
|
|
Dále upravte vlastnosti instance Rozšíření 1 (nebo 2)
a počátečního (nebo koncového) oříznutí

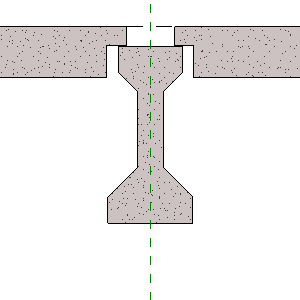

, abyste určili odsazení pro oba nosníky se seříznutým čelem. Následující ilustrace ukazuje vliv parametrů na odsazení.
Tip: K úpravě geometrie nosníků lze také použít uzly tvaru nosníků.

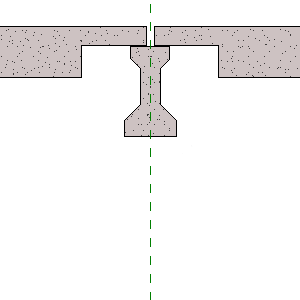

Nyní si při úpravě modelu podle jiných specifikací nosníky zachovají správné vzdálenosti odsazení. Pokud například změníte typ I-nosníku, odsazení zůstane konzistentní.
|
|

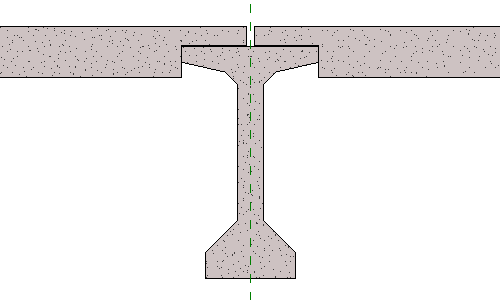

Pak můžete upravit vlastnosti Rozšíření 1 (nebo 2), aby lépe odpovídaly geometrii nového typu nebo rodiny podpůrného nosníku.
