Skryté hrany a prvky betonových rámových konstrukcí

Podívejte se, jak se betonové nosníky a sloupy zobrazí, když jsou v pohledu zakryté.

Pomocí parametru rodiny Zobrazit ve skrytých pohledech můžete určovat, jak se zobrazují skryté hrany u prvků betonových rámových konstrukcí. Přístup k parametru:

1. Vyberte betonový nosník nebo sloup a klikněte na možnost Upravit | karta Konstrukční <prvek> panel Režim (Upravit rodinu).
2. Změňte parametr v jednom ze dvou míst:
   • Najděte možnost Zobrazit ve skrytých pohledech pod položkou Grafika na paletě Vlastnosti.
   • Klikněte na kartu Vytvořitpanel Vlastnosti (Kategorie a parametry rodiny). Najděte možnost Zobrazit ve skrytých pohledech pod položkou Parametry rodiny v dialogu Kategorie a parametry rodiny.

Poznámka: Tento parametr je k dispozici pouze u konstrukčních nosníků a sloupů vytvořených z betonu.

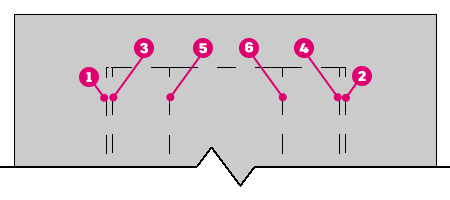

Následující výplňový stěnový nosník pod konstrukční podlahou ukazuje, jak parametr Zobrazit ve skrytých pohledech ovlivňuje pohledy. Každý očíslovaný roh v této části pohledu představuje hranu nosníku, která může být zakryta geometrií.

V následující tabulce je vidět, jak nastavení parametru ovlivní tyto hrany.

Nastavení a popis parametru	Půdorysný pohled, jak je zadán

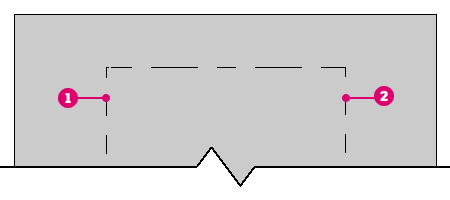

Hrany skryté ostatními členy. Zobrazí hrany prvku, které jsou zakryty jinými prvky. V tomto půdorysném pohledu zakrývá konstrukční podlaha hrany nosníků a a konce nosníků, které se zobrazují jako přerušované čáry.

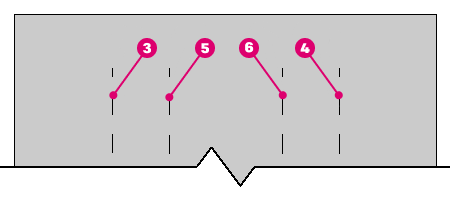

Hrany skryté samotným nosníkem. Zobrazí hrany prvku, které jsou zakryty geometrií nosníku. V tomto půdorysném pohledu zakrývá geometrie nosníku jeho hrany , , a , které se pak zobrazují jako přerušované čáry.
Všechny hrany. Zobrazí všechny hrany prvku. V tomto půdorysném pohledu se všechny zakryté hrany a hrany nosníku zobrazují jako přerušované čáry.

Poznámka: Pokud jsou přerušované čáry příliš malé nebo se nezobrazují, zvětšete měřítko pohledu.
